GM-SB-76CNC
GMACC
Descrição do produto

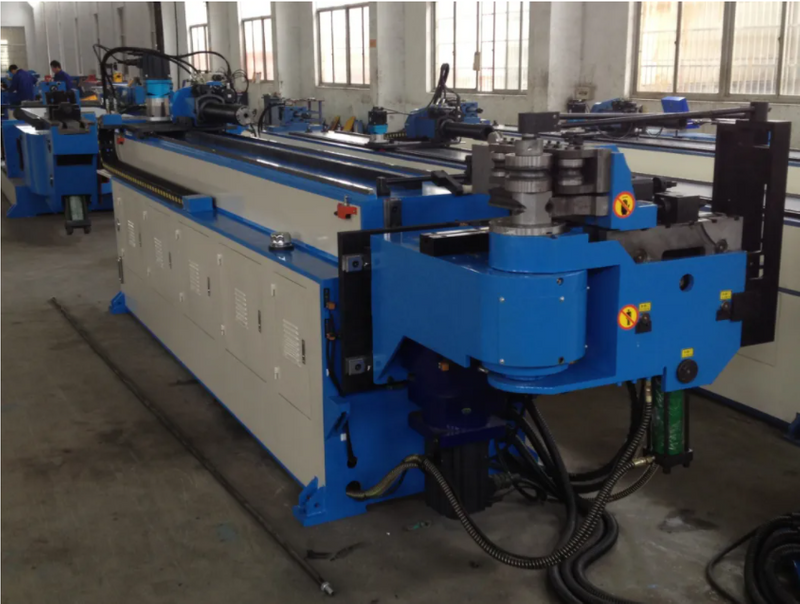

A máquina dobradeira de tubo de cabeça única de controle numérico série GM-SB-76CNC é o produto da combinação com nossa tecnologia e tecnologia italiana avançada, integrada com máquina, hidráulica e eletricidade. Esta série adota o painel de operação com tela de toque VDU, que pode inserir, armazenar e exibir vários dados de dobra e ordem, Y, B, C, três coordenadas de movimentos sob controle de precisão por computador industrial podem realizar o mandril totalmente automático ligado ou fora do dobramento rápido , Máquina CNC também com funções avançadas, como compensação de flexão de componentes, alarme de autodiagnóstico de erros, armazenamento de memória após desligar, lubrificação automática e proteção de segurança. A máquina adota a dobra do servomotor,alimentando,girando e movendo o molde, pode-se dobrar os tubos de dois raios diferentes com precisão e rapidez, e com a função de dobrar empurrando, que pode dobrar o tubo com grande raio, é profissional,alta velocidade,máquina de dobra totalmente automática.
| Nome | Unidade | Parâmetro |
| Máx. Capacidade de dobra | milímetros | 76 * 3 |
| Capacidade máxima de flexão por pressão | milímetros | 50 * 2 |
| Raio máximo de dobra de tração | milímetros | 30-350 |
| Raio de curvatura máximo de flexão de pressão | milímetros | 6D ~ ∞ |
| Tolerância R entre dois moldes | milímetros | 80 |
| Comprimento efetivo sobre o mandril | milímetros | 3800 |
| Comprimento máximo de fixação | milímetros | 50 |
| Máx. Ângulo de Flexão | ° | 190 |
| Velocidade de dobra | ° / s | 110 |
| Velocidade de rotação | ° / s | 160 |
| Velocidade de alimentação | mm / s | 800 |
| Precisão de dobra | ° | ± 0,10 |
| Precisão de giro | ° | ± 0,10 |
| Precisão de alimentação | milímetros | ± 0,10 |
| Girando a potência do servomotor | kW | 1.5 |
| Potência do servomotor Benging | kW | 7.5 |
| Alimentação de potência do servomotor | kW | 3 |
| Potência servomotora do molde móvel | kW | 1.5 |
| Potência do motor do sistema | kW | 5.5 |
| Máx. Pressão | Mpa | 16 |
| L * W * H (Dimensão da embalagem) | milímetros | 5000 * 1200 * 1350 |
| Peso | T | Cerca de 3,8 |
| Nome | Fabricante |
| Motor hidráulico | Alemanha Siemens (Beide) ou Runmali |
| Bomba Hidráulica | Wuxi Tuoli |
| Válvula Hidráulica | Japão Yuken |
| Oil way Board | Taiwan Shanghong |
| Cilindro | Shanghai Qifan |
| Tela sensível ao toque | Taiwan Weinview (importado) |
| PLC | Japão Mitsubishi (importado) |
| Servo motor | Japão Mitsubishi (importado) |
| Controlador de ângulo | Nemicon do Japão (importado) |
| Trocar energia | Taiwan Mingwei |
| Redutor de dobra | HENGTE / |
| Redutor rotativo | |
| Redutor de alimentação | |
| Contator | SCHNEIDER |
| Outras peças elétricas | Alemão SCHNEIDER, Omron, Taiwan SHILIN (importado) |
