| Quantidade: | |
|---|---|
GM-63CNC-2A-1S
GMACC
8462219000
Característica da Máquina
Somos uma joint venture sino-italiana, estabelecida há mais de 20 anos, fazemos negócios no mercado interno e externo, temos agentes em muitos países, como México, Polônia, Vietnã, etc.
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | ￠ 63 * 3 |
Aço inoxidável | milímetros | ￠ 63 * 2 |
Tubo redondo recozido de liga leve | milímetros | ￠ 63 * 5 |
Tubo quadrado de aço macio | milímetros | 50 * 50 * 2,5 |
Tubo retangular de aço suave | milímetros | 50 * 45 * 2,5 |
Barra sólida redonda de aço suave | milímetros | ￠ 25 |
Barra sólida quadrada de aço suave | milímetros | 20 * 20 |

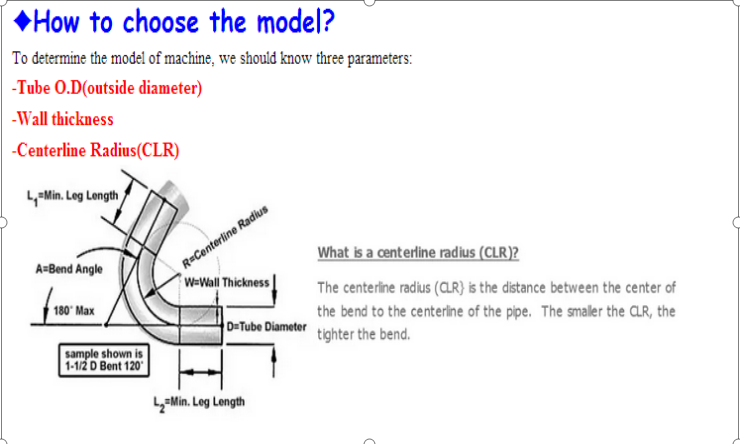

Min. raio de curvatura | milímetros | 25 |
Máx. Raio de curvatura (padrão) | milímetros | 300 |
Saliência da cabeça (no centro de flexão) | milímetros | 600 |
Altura da cabeça (no centro de flexão) | milímetros | 580 |
Altura do centro de flexão (do chão) | milímetros | 1060 |
Máx. passagem da barra dentro do P.O.B. posicionador | milímetros | 50 |
Curso de fixação ajustável | milímetros | 0-136 |
Curso ajustável de ombro | milímetros | 300 |
Curso ajustável de retração do mandril | milímetros | 0-136 |
Máx. Ângulo de Flexão | ° | 190 ° |
ºrdistância efetiva | milímetros | 4000 |
Velocidade de dobra (máx.) | ° / s | 30 |
Máx. velocidade de rotação (eixo Z) | ° / s | 160 |
Máx. velocidade de deslocamento (eixo X.) | mm / s | 800 |
Precisão do ângulo de curvatura | ° | ± 0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ± 0,10 |
Mudança de precisão - eixo X | milímetros | ± 0,10 |
Potência do servo motor de rotação | KW | 1 |
Alimentação de energia do servo motor | KW | 1 |
Motor do sistemaPoder | KW | 5.5 |
HidráulicoBombear Volume | L | 19 |
Máx. Pressão | Mpa | 16 |
L * W * H (Dimensão da embalagem) | milímetros | 4500 * 1200 * 1350 |
Peso da Máquina | T | SOBRE 3.0 |
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens (Beide) / Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken |
Oil way Board | Taiwan Shanghong |
Cilindro | XangaiQifan |
Tela sensível ao toque | TaiwanWeinview |
PLC | Japão Mitsubishi |
Controlador de ângulo | Japan Nemicon |
Trocar energia | Taiwan Mingwei |
Contator | SCHNEIDER alemão |
Parâmetro Técnico Principal
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | ￠ 63 * 3 |
Aço inoxidável | milímetros | ￠ 63 * 2 |
Tubo redondo recozido de liga leve | milímetros | ￠ 63 * 5 |
Tubo quadrado de aço macio | milímetros | 50 * 50 * 2,5 |
Tubo retangular de aço suave | milímetros | 50 * 45 * 2,5 |
Barra sólida redonda de aço suave | milímetros | ￠ 25 |
Barra sólida quadrada de aço suave | milímetros | 20 * 20 |
Min. raio de curvatura | milímetros | 25 |
Máx. Raio de curvatura (padrão) | milímetros | 300 |
Saliência da cabeça (no centro de flexão) | milímetros | 600 |
Altura da cabeça (no centro de flexão) | milímetros | 580 |
Altura do centro de flexão (do chão) | milímetros | 1060 |
Máx. passagem da barra dentro do P.O.B. posicionador | milímetros | 50 |
Curso de fixação ajustável | milímetros | 0-136 |
Curso ajustável de ombro | milímetros | 300 |
Curso ajustável de retração do mandril | milímetros | 0-136 |
Máx. Ângulo de Flexão | ° | 190 ° |
Por meio da distância efetiva | milímetros | 4000 |
Velocidade de dobra (máx.) | ° / s | 30 |
Máx. velocidade de rotação (eixo Z) | ° / s | 160 |
Máx. velocidade de deslocamento (eixo X.) | mm / s | 800 |
Precisão do ângulo de curvatura | ° | ± 0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ± 0,10 |
Mudança de precisão - eixo X | milímetros | ± 0,10 |
Potência do servo motor de rotação | KW | 1 |
Alimentação de energia do servo motor | KW | 1 |
Potência do motor do sistema | KW | 5.5 |
Volume da bomba hidráulica | L | 19 |
Máx. Pressão | Mpa | 16 |
L * W * H (Dimensão da embalagem) | milímetros | 4500 * 1200 * 1350 |
Peso da Máquina | T | SOBRE 3.0 |
Configuração do Sistema de Controle Hidráulico e Eletrônico
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens (Beide) / Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken |
Oil way Board | Taiwan Shanghong |
Cilindro | Shanghai Qifan |
Tela sensível ao toque | Taiwan Weinview |
PLC | Japão Mitsubishi |
Controlador de ângulo | Japan Nemicon |
Trocar energia | Taiwan Mingwei |
Contator | SCHNEIDER alemão |
Amostras de dobra
Amostras de ferramentas
