| Quantidade: | |
|---|---|
GM-114CNC-2A-1S
GMACC
8462219000

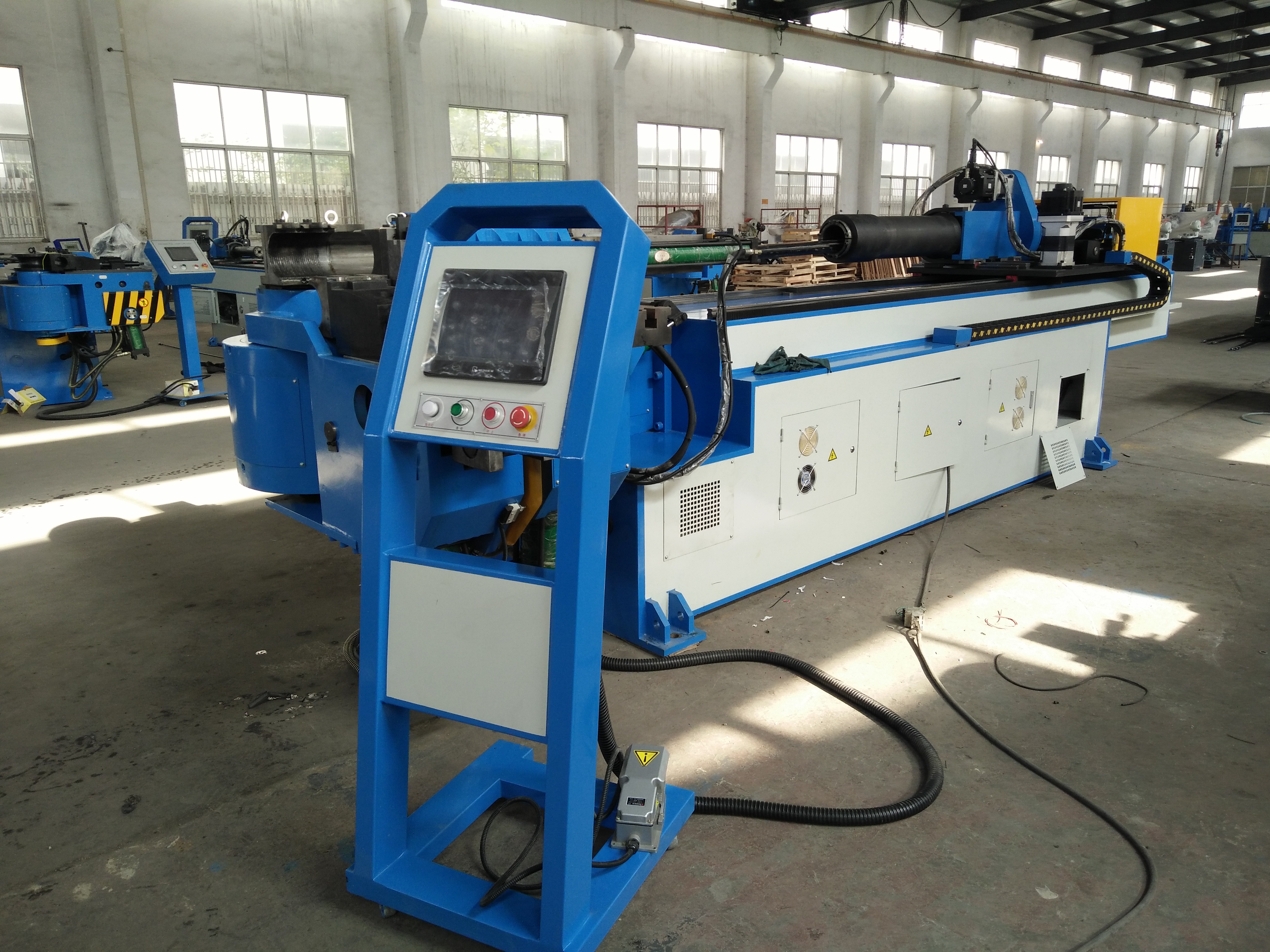

Característica da Máquina
A série foi adaptada em particular aos requisitos do mercado profissional mundial. Todas as peças, estrutura e caracteres são semelhantes ao padrão da engenharia mecânica da Europa. Nossa experiência profissional e planos de desenhos para Elétrica, Eletrônica, Hidráulica e mecânica de empresas conhecidas trazem a atualização dos sistemas das máquinas para um desempenho preciso e atraente.
Somos uma joint venture sino-italiana, estabelecida há mais de 20 anos, fazemos negócios tanto no mercado interno quanto no exterior, temos agentes em muitos países, como México, Polônia, Vietnã, etc.
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | 114 * 8 |
Aço inoxidável | milímetros | 114 *6 |
Tubo redondo recozido de liga leve | milímetros | 114 * 10 |
Tubo quadrado de aço macio | milímetros | 90 * 90 * 6 |
Tubo retangular de aço suave | milímetros | 90 * 85 * 6 |
Barra sólida redonda de aço suave | milímetros | 55 |
Barra sólida quadrada de aço suave | milímetros | 50 * 50 |
Min. raio de curvatura | milímetros | 40 |
Máx. Raio de curvatura (padrão) | milímetros | 450 |
Saliência da cabeça (no centro de flexão) | milímetros | 500 |
Altura da cabeça (no centro de flexão) | milímetros | 720 |
Altura do centro de flexão (do chão) | milímetros | 1235 |
Máx. passagem da barra dentro do P.O.B. posicionador | milímetros | 70 |
Curso de fixação ajustável | milímetros | 0-150 |
Curso ajustável de ombro | milímetros | 500 |
Curso ajustável de retração do mandril | milímetros | 0-200 |
Máx. Ângulo de Flexão | ° | 190 ° |
ºrdistância efetiva | milímetros | 4200 |
Velocidade de dobra (máx.) | ° / s | 20 |
Máx. velocidade de rotação (eixo Z) | ° / s | 160 |
Máx. velocidade de deslocamento (eixo X.) | mm / s | 500 |
Precisão do ângulo de curvatura | ° | ± 0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ± 0,10 |
Mudança de precisão - eixo X | milímetros | ± 0,10 |
Motor do sistemaPoder | KW | 15 |
HidráulicoBombear Volume | L | 45 |
Máx. Pressão | Mpa | 16 |
L * W * H (Dimensão da embalagem) | milímetros | 5200 * 1350 * 1250 |
Peso da Máquina | T | 55 |
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens （BEIDE） ou Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken （Importado） |
Oil way Board | Taiwan Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Tela sensível ao toque | Taiwan Weinview （Importado) |
PLC | Japão Mitsubishi （Importado） |
Controlador de ângulo | Japão Nemicon （Importado） |
Trocar energia | Taiwan Mingwei |
Contator | SCHNEIDER alemão |
Transformador | Wuxi Xinyu |
Q: Que tal o seuserviço?
UMA:Antes do atendimento de vendas:

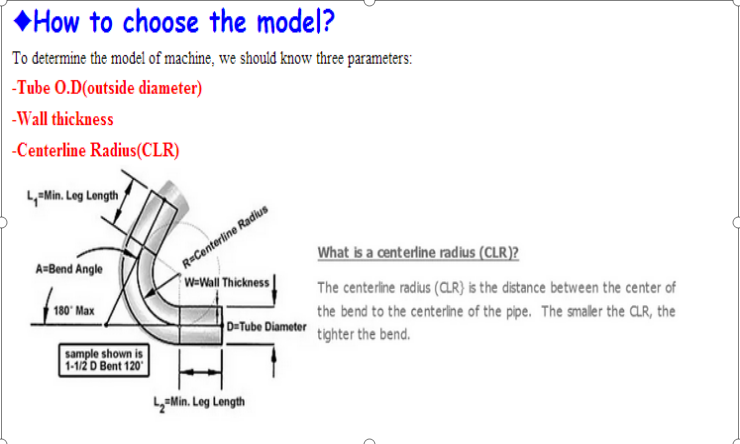

1. Ajudaremos nosso cliente a confirmar o que está certomáquinamodelo de acordo com as informações do tubo oferecido.
2. Bem-vindo a visitar nossa fábrica para ver nossa máquina e nossa oficina antes de fazer um pedido.
B: Serviço pós-venda:
1. Oferecemos livro manual, instalação detalhada da máquina, vídeo de comissionamentoparate ajudar corretamente operar a máquina. Se você precisar nosso engenheiro para vamos para sua fábrica para instalação de máquina, passagens aéreas, alimentação, hotel, transporte local shouldesteja no seu
conta.
2. Se houver algum problema na máquina, nosso engenheiro resolverá para você primeiro através do computador, a maioria dos problemas pode ser resolvida trocando as peças, se não puder, nosso engenheiro pode ir à sua fábrica para resolver para você, temos engenheiros experientesespecialmentepara o mercado externo.
Para peças mecânicas, que foram feitas por nós mesmos, temos bastante em nosso estoque, se precisar, podemos enviar para você por correio imediatamente.
Para peças eletrônicas, todos usamos marcas famosas, que você pode comprar facilmente ao seu lado.
Parâmetro Técnico Principal
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | ￠ 76 * 3 |
Min. raio de curvatura | milímetros | 30 |
Máx. Raio de curvatura (padrão) | milímetros | 350 |
Saliência da cabeça (no centro de flexão) | milímetros | 600 |
Altura da cabeça (no centro de flexão) | milímetros | 580 |
Altura do centro de flexão (do chão) | milímetros | 1060 |
Máx. passagem da barra dentro do P.O.B. posicionador | milímetros | 50 |
Curso de fixação ajustável | milímetros | 0-136 |
Curso ajustável de ombro | milímetros | 300 |
Curso ajustável de retração do mandril | milímetros | 0-136 |
Máx. Ângulo de Flexão | ° | 190 ° |
Por meio da distância efetiva | milímetros | 3800 |
Velocidade de dobra (máx.) | ° / s | 110 |
Máx. velocidade de rotação (eixo Z) | ° / s | 160 |
Máx. velocidade de alimentação (eixo X.) | mm / s | 800 |
Precisão do ângulo de curvatura | ° | ± 0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ± 0,10 |
Mudança de precisão - eixo X | milímetros | ± 0,10 |
Força do servo motor de flexão | KW | 7 |
Potência do servo motor de rotação | KW | 1 |
Alimentação de energia do servo motor | KW | 3 |
Potência do motor do sistema | KW | 5.5 |
Volume da bomba hidráulica | L | 19 |
Máx. Pressão | Mpa | 16 |
L * W * H (Dimensão da embalagem) | milímetros | 5000 * 1200 * 1350 |
Peso da Máquina | T | SOBRE 3.8 |
Configuração do Sistema de Controle Hidráulico e Eletrônico
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens （Beide） ou Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken （Importado） |
Oil way Board | Taiwan Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Tubo de óleo | Zhejiang |
Tela sensível ao toque | Taiwan Weinview （Importado) |
PLC | Japão Mitsubishi （Importado） |
Servo motor | Japão Mitsubishi （Importado） |
Controlador de ângulo | Japão Nemicon （Importado） |
Trocar energia | Taiwan MINGWEI |
Contator | Schneider |

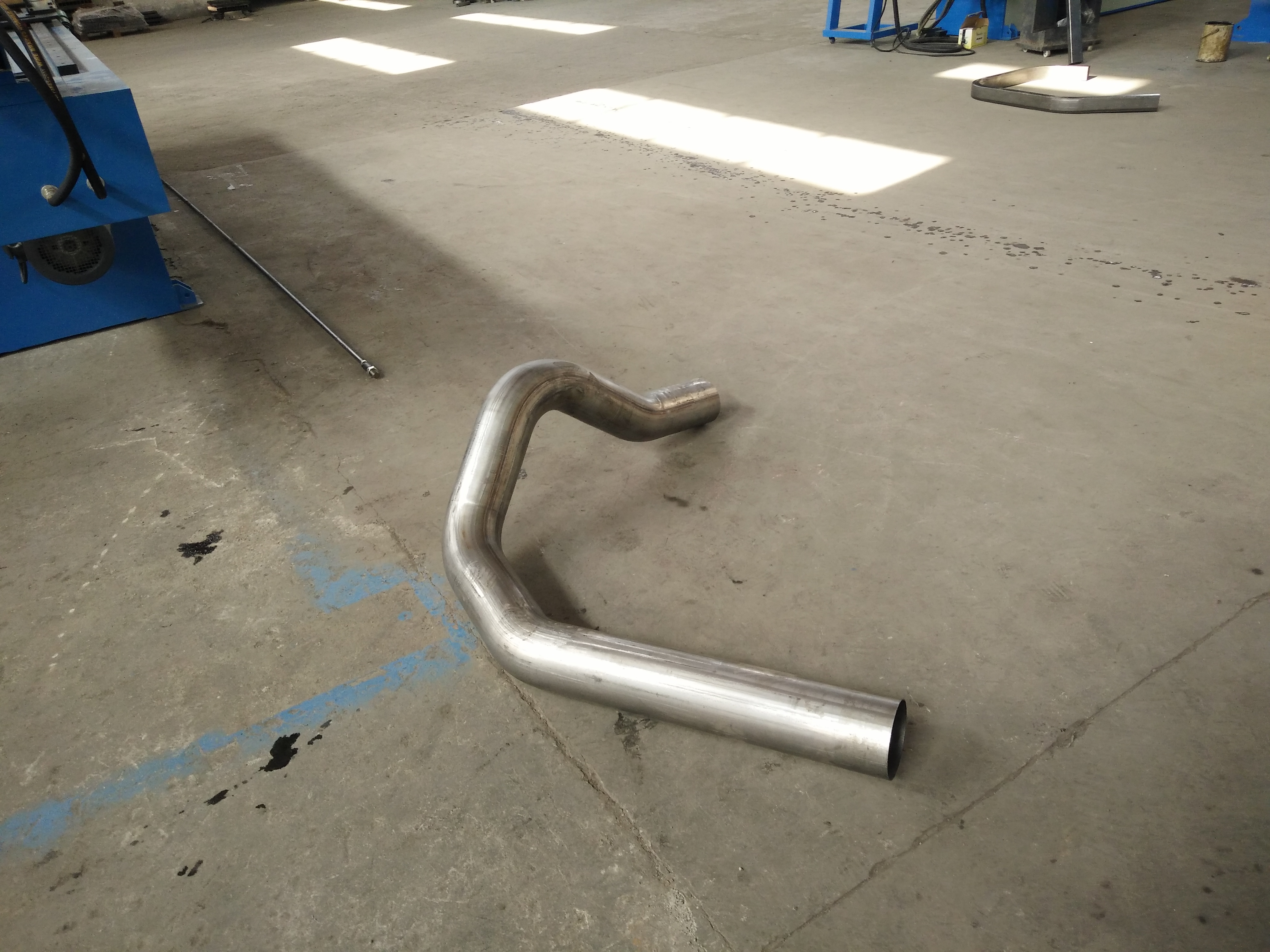

Amostras de ferramentas
