Como dobrar tubos usando uma dobradeira de tubos

Para dobrar o tubo com precisão, você prende o conduíte metálico dentro da matriz correta. Em seguida, você define o raio da linha central em seu dobrador. Você aplica pressão constante para moldar a peça. Finalmente, você calcula e compensa o retorno elástico do material.

Fazer curvas limpas exige uma preparação cuidadosa. Você deve combinar o tamanho da matriz diretamente com o diâmetro do conduíte. Sempre mantenha o material completamente plano dentro da estrutura da dobradeira para que não torça.

A segurança é o seu principal objetivo durante o trabalho. Coloque equipamento de proteção individual antes de tocar nos controles. Sempre remova todos os perigos do espaço de trabalho ao redor de sua máquina. Ter espaço aberto suficiente evita acidentes e protege seu equipamento.

Principais conclusões

• Escolha um tamanho de matriz que se ajuste perfeitamente ao diâmetro do tubo para evitar rachaduras superficiais.

• Menos o número de levantamento da máquina da altura desejada para marcar pontos de dobra precisos.

• Defina sua máquina para um ângulo um pouco maior para compensar o retorno do metal.

• Coloque um mandril dobrável dentro de tubos finos para evitar que as paredes desmoronem enquanto você os dobra.

Seleção e configuração da máquina

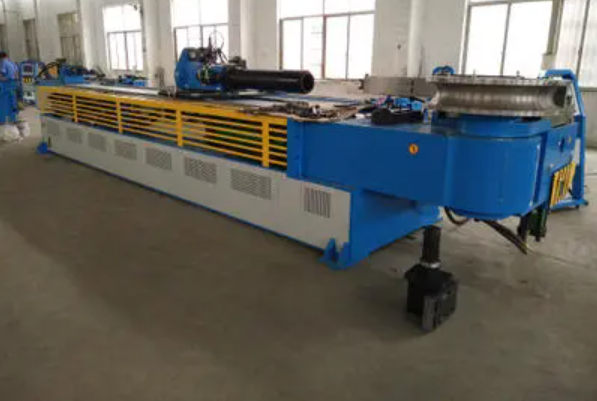

Selecionando Matrizes para Dobrar Tubo

Você deve escolher a matriz certa para curvar o tubo suavemente. Combinar sua matriz com o diâmetro externo do conduíte metálico evita rachaduras e rugas. Fabricantes de engrenagens como a GMACC Machinery constroem máquinas modernas usando tecnologia europeia da Itália MACC e STAR BEND. Seus modelos de dobradeiras elétricas ajudam os trabalhadores a configurar matrizes exatas para trabalhos personalizados de dobra de tubos. Os dobradores manuais atendem a tarefas leves, enquanto os dobradores CNC realizam trabalhos de grande precisão. A flexão de paredes espessas precisa de mais de 200 a 400 toneladas de força, mas paredes médias precisam de 50 a 100 toneladas.

Você encontra o fator da parede dividindo o diâmetro externo do conduíte pela espessura da parede. Um fator de parede mais alto mostra que seu material tem uma parede mais fina. Paredes finas aumentam a chance de esmagamento durante a flexão do tubo. Combinar a ranhura da matriz com o tamanho do conduíte mantém o metal seguro em cada etapa.

Preparando materiais e mostradores

Em seguida, você prepara seu conduíte limpando o metal. Poeira e sujeira causam aderências fracas dentro da estrutura do dobrador. Em seguida, você coloca seu conduíte diretamente na matriz de dobra. Usar uma dobradeira hidráulica ou uma dobradeira CNC automática permite curvar o conduíte sem prejudicar sua forma. Seu dobrador moldará o metal suavemente quando configurado corretamente.

Você deve definir os mostradores da máquina com base nos valores dos seus materiais. As configurações corretas protegem a resistência da parede do seu conduíte durante trabalhos ativos de dobra de tubos. As máquinas modernas usam servo drives e codificadores para travar ângulos exatos.

A configuração adequada do mostrador mantém os limites do raio dentro de ±0,5%, ovalidade ≤3% e afinamento da parede ≤10–15%.

Você verifica cada dial duas vezes antes de iniciar sua tarefa. A configuração cuidadosa evita que o material escorregue e mantém os cortes exatos. Essas etapas simples garantem formas limpas sempre.

Medições e Cálculos

Cálculo de raio e altura de stub

Você encontra as alturas dos tocos antes de dobrar o metal para obter resultados precisos. Primeiro, descubra a altura total necessária para a perna de apoio. Em seguida, retire o valor de absorção da dobra desse comprimento final. Por exemplo, um conduíte EMT básico de 1/2 polegada usa um deslocamento de stub de 5 polegadas. Subtrair 5 polegadas de uma altura total de 10 polegadas deixa uma marca de esboço de 5 polegadas. As medições corretas do conduíte protegem a precisão do seu trabalho em todos os trabalhos.

Vários materiais de conduíte e tamanhos de tubos precisam de números de deslocamento de ponta correspondentes. Você deve verificar esses valores precisos no gráfico marcado em seu dobrador.

Linhas de marcação e tolerância de retorno elástico

Você desenha linhas em seu conduíte para alinhar seu equipamento corretamente. Primeiro, marque a altura final do esboço no tubo. Em seguida, meça para trás até a extremidade aberta do conduíte usando seu número de recolhimento. Por exemplo, uma matriz CLR de 4,5 polegadas em uma dobradeira M600 2015+ precisa de um valor de absorção de 5 1/4 polegadas. Coloque outra linha aqui para marcar o ponto inicial do bloco de fixação. Segurar a matriz do dobrador nesta linha cria verdadeiras curvas de dobra do tubo. Manter o conduíte reto protege a resistência geral do metal.

O metal volta à sua forma inicial depois que a pressão de flexão cessa. Você corrige essa reação adicionando uma pequena margem de retorno elástico durante a flexão ativa do tubo. O aço com baixo teor de carbono precisa de um ajuste de 0,5°–1° nas configurações padrão V=8T. O aço inoxidável 304 tem um limite de escoamento mais forte, por isso precisa de um ajuste de 2°–3°. O planejamento do ressalto do metal torna a flexão do conduíte rápida e correta. Definir os mostradores em sua dobradeira automática garante formas perfeitas para todo o trabalho de dobra de tubo. Seu dobrador curva cada tubo com segurança depois de configurado. Verifique novamente sua linha de conduíte antes de ligar a energia.

Guia passo a passo de dobra

Carregando e nivelando o tubo

Primeiro, deslize um mandril flexível em seu tubo metálico. Atua como suporte interno para curvamento de tubos até Ø159 mm. Coloque as bolas flexíveis bem no ponto tangente da dobra. Isso impede que as paredes se achatem quando a pressão comprime o metal. O mandril mantém o conduíte redondo enquanto as matrizes externas curvam a peça.

Em seguida, coloque o conduíte diretamente na estrutura do dobrador. Marque o ponto exato da tangente da dobra em sua superfície metálica. Meça para trás a partir dessa marca usando o número de deslocamento fixo do seu dobrador. Desenhe uma linha clara para definir a posição do bloco de fixação. Alinhe esta marca bem na frente do bloco. Isso garante que a curva comece exatamente onde você deseja.

Mantenha o metal completamente plano dentro da estrutura da máquina. Ao usar um dobrador manual, alinhe o conduíte com a marca de trava do tubo. Prenda-o suavemente antes de abaixar qualquer matriz de rolo. Em uma dobradeira rotativa, a rotação do mandril define a direção do material. Manter as coisas retas evita torções enquanto ocorre a curvatura do tubo. Verifique essas configurações para evitar desperdícios de metal dispendiosos.

Executando curvas sem distorção

Verifique a configuração completa da sua máquina antes de iniciar a dobra. Aqueça seu dobrador hidráulico executando alguns ciclos vazios. Deixe a bomba em marcha lenta por 3–5 minutos para aquecer o óleo e limpar o ar. Defina seu primeiro teste para uma velocidade lenta inferior a 10%. Uma velocidade mais lenta proporciona controle total sobre o equipamento.

Agora use uma pressão suave para dobrar o tubo sem criar dobras feias. Empurre os pedais ou alavancas hidráulicas usando movimentos constantes e cuidadosos. Mantenha as mãos nos controles bimanuais para que nada fique preso. A força suave move o braço em um movimento constante. Isso cria formas perfeitas sem colocar muita pressão no metal.

Observe atentamente o seu conduíte enquanto o dobrador molda a curva. Um bom suporte evita que o metal caia ou deforme por dentro. O mandril e a ranhura da matriz trabalham juntos para proteger a espessura da parede externa. Depois de atingir o ângulo certo, solte as alavancas de controle.

Desligue toda a energia antes de retirar a peça curva. Siga regras rígidas de bloqueio de segurança sempre que trocar de ferramentas. Desligue a energia, bloqueie o sistema hidráulico e sangre a pressão até a energia zero. Essas etapas seguras mantêm seu equipamento de dobra de tubos funcionando bem para trabalhos posteriores. Um trabalho cuidadoso permite dobrar o conduíte de maneira limpa todas as vezes. Hábitos seguros mantêm o nível de sucata de metal baixo em todos os trabalhos ativos de dobra de tubos. Um bom controle evita o desgaste excessivo do seu dobrador durante o trabalho diário. Esse simples cuidado proporciona ótimos resultados em todos os projetos.

Técnicas para dobrar compensações e stubs de tubos

Formando Stub-Ups de 90 Graus

Fazer curvas acentuadas de 90 graus significa evitar erros básicos ao começar. Verifique novamente suas linhas antes de aplicar força no metal.

• Linhas de observação ou marcas de conduíte incorretas : Ignorar as guias de linha altera seu ponto inicial ao longo do caminho.

• Falta de suporte de pressão : Dobrar ao ar livre sem apoio faz com que o metal escorregue para dentro.

• Pressão errada : Aplicar força longe da cabeça do dobrador esmaga a parede.

• Usando a ferramenta errada : Escolher um dobrador impróprio estraga completamente o seu tipo específico de conduíte.

• Cálculo incorreto do take-up : Esquecer o comprimento do take-up altera a altura total dos stubs.

• Desalinhamento da seta : Combinar a seta do dobrador com marcas erradas prejudica o posicionamento geral da curva.

• Curvar-se em uma superfície inadequada : Trabalhar em terreno irregular cria curvas torcidas em caminhos retos.

• Ignorando o retorno elástico : pular a margem extra da curva deixa seu ângulo final ligeiramente curto.

Fabricando deslocamentos precisos

Para eliminar obstáculos, modele o metal usando ângulos planejados e espaçamentos precisos. Calcule o espaçamento entre marcas usando regras de geometria simples. O multiplicador usa o valor da cossecante do ângulo escolhido: M = 1 / sin(θ) . Não use 1 / tan(θ), pois mede a distância plana em vez do comprimento real do metal. Multiplique a altura livre necessária por M para encontrar as distâncias das linhas. Um passo de 4 polegadas a 30° usa um multiplicador de 2,0, precisando de 8 polegadas entre as marcas. Um degrau de 6 polegadas a 30° precisa de marcas espaçadas de 12 polegadas. Meça caminhos de layout usando gráficos de referência padrão para acelerar a configuração matemática.

Vários tamanhos de ângulos produzem quantidades de encolhimento previsíveis durante tarefas ativas de dobra de tubos.

Fazer curvas lado a lado requer matemática básica para manter espaços de espaçamento iguais. Descubra mudanças de deslocamento para manter o conduíte completamente reto nos espaços correspondentes.

Ao moldar metal sobre obstáculos, use regras padrão para formar uma sela de 3 pontos:

1. Meça a altura do obstáculo H, multiplique por 2,5 e marque ambos os lados a partir do centro.

2. Coloque sua marca central na linha do entalhe e curve-a em 45°.

3. Mova para uma linha lateral, alinhe a seta, gire o metal 90° e curve 22,5°.

4. Vire o metal, combine sua segunda linha e curve mais 22,5°.

Bons hábitos de curvatura de tubos evitam linhas tortas ao longo de sua área de trabalho. O uso de configurações matemáticas exatas facilita a dobra do tubo e, ao mesmo tempo, protege a estrutura do conduíte. Domine estas etapas básicas para acelerar os trabalhos ao dobrar conduítes.

Solução de problemas comuns

Prevenindo rugas e dobras

A prevenção de rugas no raio interno começa com a escolha das configurações de ferramentas corretas para sua máquina. Deslize um mandril dentro do tubo de metal se a espessura da parede medir 10% ou menos do diâmetro externo. Os mandris suportam o metal sempre que o raio de curvatura for inferior a três vezes o diâmetro externo. Uma matriz alisadora curva ajuda a suavizar as superfícies internas em curvas apertadas medindo 1,5–2 vezes o diâmetro externo. Essas peças de suporte extras permitem dobrar o tubo de maneira limpa, sem criar dobras na superfície. O uso de matrizes inadequadas danifica o conduíte fino enquanto você trabalha no dobrador.

Você precisa ajustar a localização das peças para manter um suporte forte dentro do seu material. Sempre empurre o mandril o suficiente para frente antes de começar a dobrar. Deixar esta haste puxada muito para trás permite que o metal sem suporte entre em colapso. Abaixe a folga entre a haste e a parede para evitar que o metal se dobre. Em seguida, aumente lentamente a força da matriz de pressão até que todas as rugas desapareçam completamente. Aplicar o material de fixação de pressão adequado firmemente contra a matriz do dobrador durante a operação. Os truques modernos de dobra de tubos dependem do alinhamento da matriz alisadora para impedir que o material se levante nos trechos do conduíte.

Correção de achatamento e desalinhamento

Muito achatamento ocorre quando as paredes metálicas colapsam devido a intensas forças de tração. A configuração adequada do mandril reduz o desbaste da parede de 25% para menos de 15%. Configurações de circuito fechado em dobradeiras elétricas oferecem alta precisão, alcançando repetibilidade angular de ±0,05° a ±0,15°. Ferramentas especiais de laser rastreiam o retorno logo após o término de cada curva. A correção automatizada dinâmica ajusta ângulos futuros durante todo o seu projeto de dobra. Verifique suas formas finalizadas com transferidores digitais ou ferramentas Go/No-Go para detectar erros em seu conduíte.

Erros de alinhamento físico vêm de suas ferramentas, metal ou erros básicos de configuração. Estudos de caso de fábrica usando análise Gemba provam que o treinamento dos trabalhadores e o material de qualidade aumentam as taxas de aprovação nos testes em 35%. Limpe as peças sujas para evitar que o conduíte metálico deslize para dentro das pinças. Teste a resistência da braçadeira regularmente para que seu alinhamento permaneça preciso. Sempre trave o conduíte diretamente dentro da estrutura do dobrador antes de ligar a energia. A verificação do metal bruto interrompe o esmagamento inesperado antes de começar. A verificação cuidadosa mantém a precisão de cada conduíte durante grandes trabalhos de dobra de tubos. O alinhamento correto do seu conduíte garante resultados confiáveis ​​em todos os seus projetos.

Você inspeciona cuidadosamente o tubo acabado para verificar a qualidade. Use um transferidor digital para verificar o ângulo de curvatura dentro de uma tolerância de ±0,5°. Coloque calibradores digitais ao longo do ápice da curva para testar a ovalidade. Um medidor de espessura ultrassônico verifica o afinamento da parede, mantendo as perdas abaixo do limite de rejeição de 10%. Por fim, faça uma verificação visual para confirmar que não há rachaduras superficiais ou rugas intradorsais ao longo do conduíte.

Você registra cada ângulo de curvatura, comprimento de captação e valor de retorno elástico em seu registro. O rastreamento dos registros do processo ajuda a calibrar seu dobrador para execuções futuras. Você registra a identidade do conduíte e o histórico de calibração para atender padrões como ASME B31.3. Registros detalhados permitem repetir formas precisas em cada novo conduíte usando seu dobrador.

Perguntas frequentes

Como evitar o achatamento interno ao dobrar tubos de paredes finas?

Você insere um mandril flexível dentro do tubo antes de dobrar. Posicione as bolas flexíveis bem no ponto tangente da dobra. O mandril suporta as paredes internas durante a aplicação de força. Este suporte interno mantém o tubo redondo e mantém a ovalização em 3%.

Quanto subsídio de retorno elástico você deve adicionar para o aço inoxidável?

O aço inoxidável 304 tem um alto limite de rendimento. Você deve ajustar o ângulo de curvatura em 2° a 3° para compensar o ressalto do material. Sempre verifique o ângulo de curvatura com um transferidor digital para manter a precisão dentro de uma tolerância de ±0,5°.

Que tamanho de matriz você deve selecionar para dobradores de tubos elétricos automáticos?

Selecione uma matriz que corresponda exatamente ao diâmetro externo do tubo. Equipamentos avançados de fabricantes como GMACC Machinery utilizam ranhuras de lábios cativos mais profundas. A correspondência da ranhura da matriz protege a superfície externa do tubo e mantém o afinamento da parede abaixo de 10% a 15%.

Como você calcula a marca inicial para um esboço de 90 graus?

Subtraia o valor de absorção da dobra da altura total do stub alvo. Para um tubo EMT de 1/2 polegada com altura desejada de 10 polegadas, subtraia o deslocamento padrão do stub de 5 polegadas. Coloque sua marca inicial exatamente 12 centímetros atrás da extremidade do conduíte.
