GM-50CNC-2A-1S
GMACC
8462219000
Característica da máquina

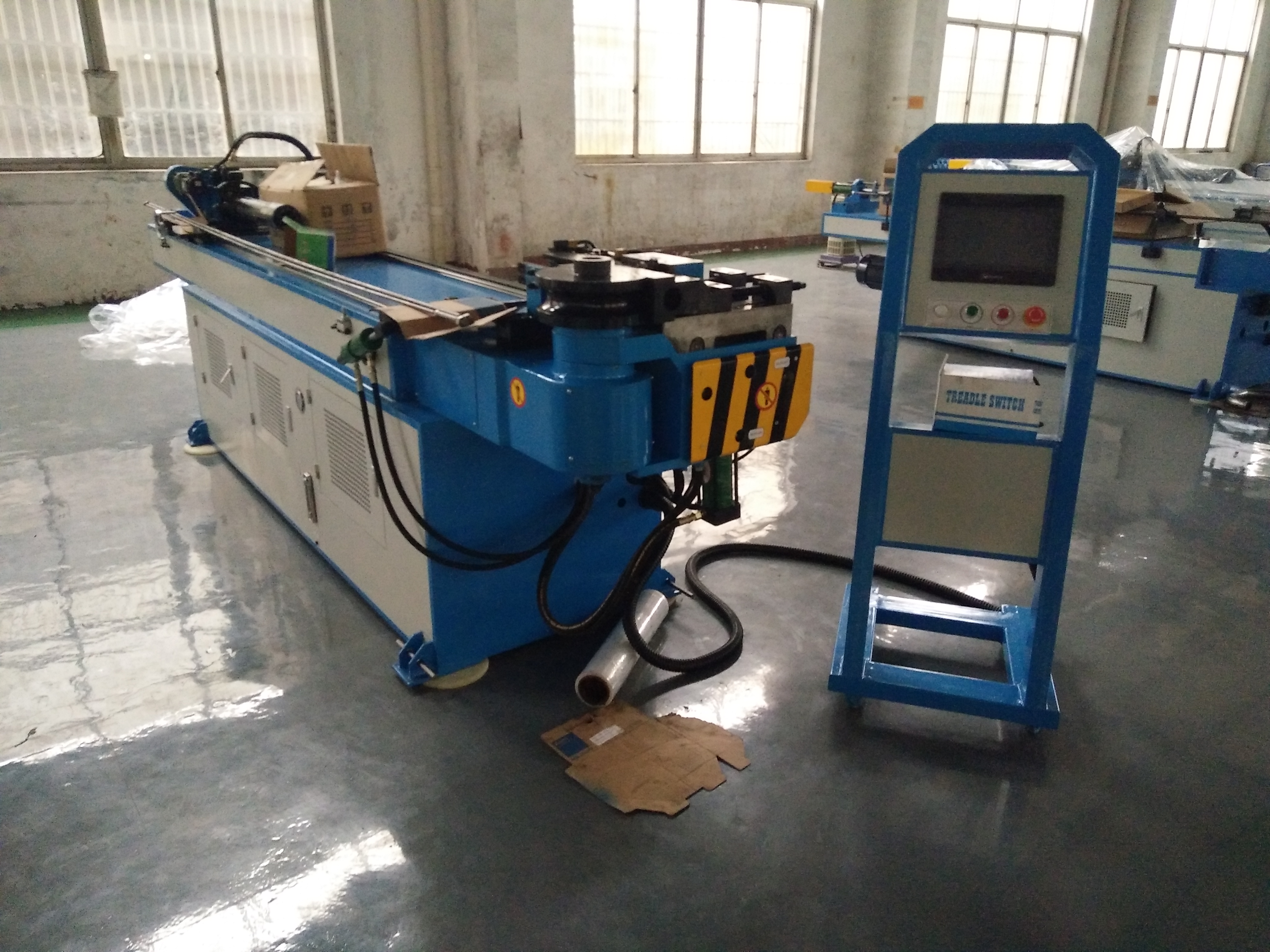

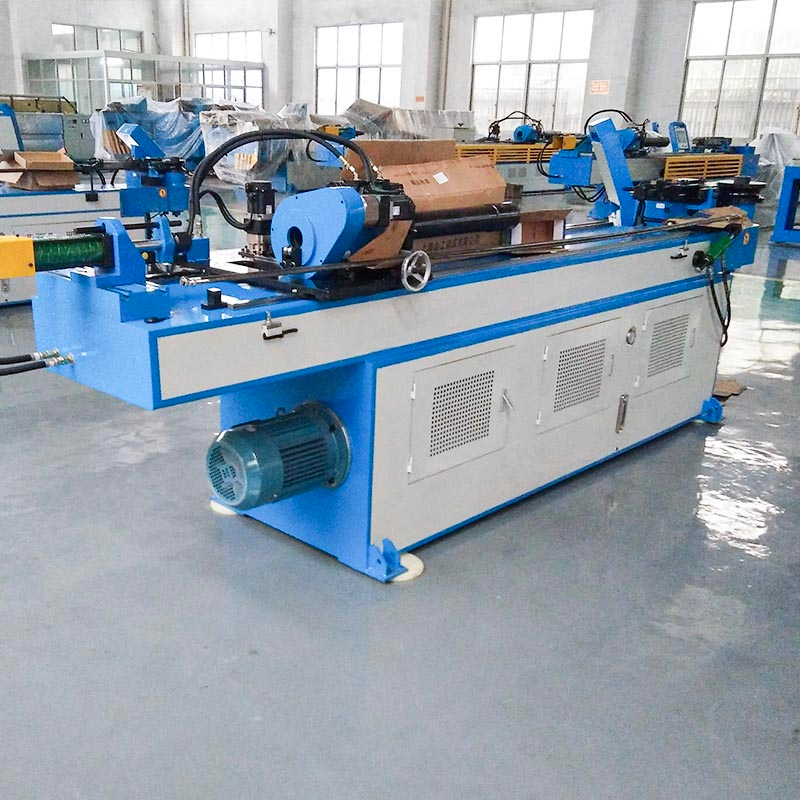

GM-SB-50CNC Série CNC Single Head Bender é uma combinação de nossa tecnologia com a tecnologia italiana avançada, que é combinada com a máquina, hidráulica e energia elétrica. This series adopts VDU touch screen operation panel, which can input, store and display various bending data and sort Y, B, C motion coordinates under the precise control of industrial computer, which can realize fully automatic mandrel opening or closing mandrel fast bending , CNC machine also has advanced features, such as part bending rebound compensation, fault self-diagnostic alarm, power failure memory storage, automatic lubrication and safety protection, etc.
Nome | Unidade | Parâmetro |
Tubo redondo de aço suave | mm | ￠ 50*2 |
Aço inoxidável | mm | ￠ 40*3 |
Tubo redondo de liga leve recozida | mm | ￠ 50*3 |
Mi Ld Tubo quadrado de aço | mm | 35*35*2 |
Tubo retangular de aço suave | mm | 40*30*2 |
Barra sólida de aço suave | mm | ￠ 20 |
Barra de sólido quadrado de aço suave | mm | 18*18 |
Min. raio de flexão | mm | 20 |
Máx. Raio de flexão (padrão) | mm | 250 |
A saliência da cabeça (no centro de flexão) | mm | 600 |
Altura da cabeça (no centro de flexão) | mm | 400 |
Altura central de flexão (do piso) | mm | 960 |
Máx. passagem de barra dentro do POB POSICS | mm | 50 |
Aperte o golpe ajustável | mm | 0-90 |
Ombro de golpe ajustável | mm | 256 |
AVC ajustável de retração de mandril | mm | 0-76 |
Máx. Ângulo de flexão | ° | 190 ° |
Através da distância efetiva | mm | 3500 |
Velocidade de flexão (máx.) | °/s | 45 |
Máx. velocidade de rotação (eixo z) | °/s | 200 |
Máx. Velocidade de alimentação (eixo X.) | mm/s | 1000 |
Precisão do ângulo de flexão | ° | ± 0,10 |
Precisão do ângulo de rotação - eixo z | ° | ± 0,10 |
Mudança de precisão - eixo x | mm | ± 0,10 |
Rotação servo energia motor | KW | 0.75 |
Alimentando servo energia motor | KW | 0.75 |
Energia motora do sistema | KW | 5.5 |
Volume da bomba hidráulica | L | 19 |
Máx. Pressão | MPA | 16 |
L*W*H (dimensão da embalagem) | mm | 4200*700*1300 |
Peso da máquina | T | Cerca de 2.0 |
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens （Beide) ou Runmali |
Bomba hidráulica | Wuxi Tuoli |
Válvula hidráulica | Japão Yuken （Importado) |
Placa Oil Way | Taiwan Shanghong （Importado) |
Cilindro | Xangai Qifan |
Tela de toque | Taiwan Weinview （importado) |
Plc | Japão Mitsubishi （Importado) |
Servo motor | Japão Mitsubishi （Importado) |
Controlador ângulo | Japão Nemicon （Importado) |
Alterne a energia | Taiwan Mingwei |
Contator | Schneider alemão |
