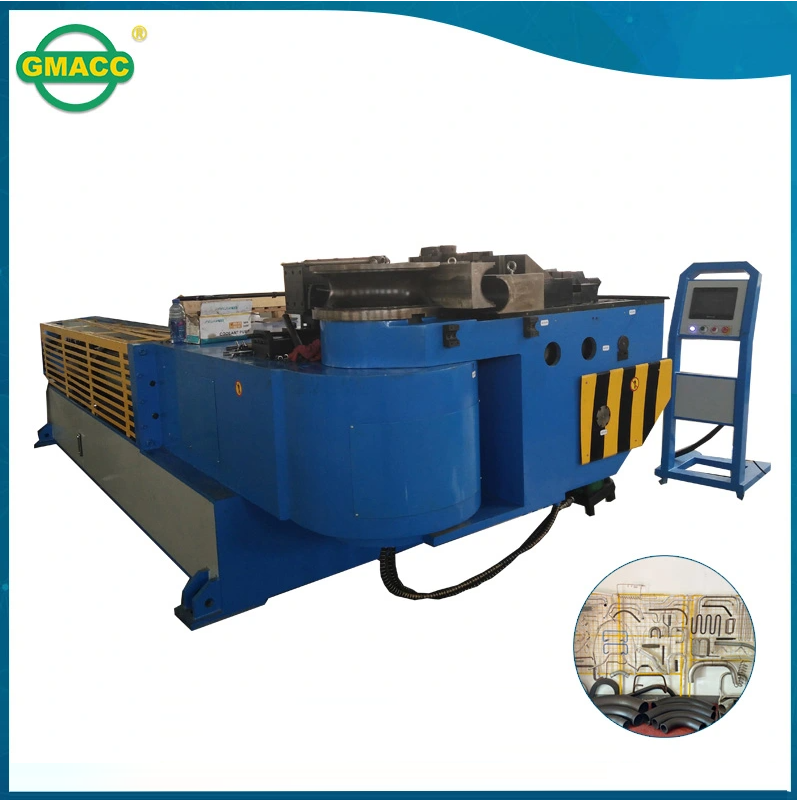

A GMACC fabrica dobradeiras hidráulicas de tubos de alumínio para serviços pesados para fabricação de metal industrial. Adotando controle PLC e acionamento hidráulico, esta máquina dobra tubos de aço macio até Ø114 × 10 mm, tubos de aço inoxidável até Ø114 × 6 mm e tubos de liga leve recozidos até Ø114 × 12 mm. Equipado com mandril e dispositivos anti-rugas para controlar a deformação do tubo durante a dobra, é adequado para processamento de tubos metálicos para equipamentos industriais e componentes automotivos. Entre em contato com a GMACC com as especificações e desenhos do tubo para confirmar a compatibilidade da máquina e os requisitos de ferramentas.
| Quantidade: | |
|---|---|
168NCB
GMACC
8462219000
Descrição do produto
| Nome | Unidade | Parâmetro |
| Tubo redondo de aço suave | mm | 114*10 |
| Aço inoxidável | mm | 114*6 |
| Tubo redondo de liga leve recozida | mm | 114*12 |
| Tubo quadrado de aço suave | mm | 90*90*8 |
| Tubo retangular de aço suave | mm | 100* 50*3 |
| Barra sólida de aço suave | mm | 60 |
| Barra de sólido quadrado de aço suave | mm | 55*55 |
| Min. raio de flexão | mm | 40 |
| Máx. Raio de flexão (padrão) | mm | 450 |
| A saliência da cabeça (no centro de flexão) | mm | 500 |
| Altura da cabeça (no centro de flexão) | mm | 720 |
| Altura central de flexão (do piso) | mm | 1235 |
| Máx. Ângulo de flexão | ° | 190 ° |
| A distância efetiva | mm | 4200 |
| Velocidade de flexão (máx.) | °/s | 20 |
| Precisão do ângulo de flexão | ° | ± 0,10 |
| Energia motora do sistema | KW | 15 |
| Volume da bomba hidráulica | L | 45 |
| Máx. Pressão | MPA | 16 |
| L*W*H (dimensão da embalagem) | mm | 5200*1350*1250 |
| Peso da máquina | T | 5.2 |
Configuração principal
| Nome | Fabricante |
| Motor hidráulico | Alemanha Siemens ( Beide)/Suzhou Jialifan |
| Bomba hidráulica | Yuci Yuken /Wuxi Tuoli |
| Válvula hidráulica | Japão Yuken ( importado ) |
| Placa Oil Way | Taiwan Shanghong ( importado ) |
| Cilindro | Xangai Qifan |
| Tubo de óleo | Suzhou Kejia |
| Tela de toque | Taiwan Weinview ( importado ) |
| Plc | Japão Mitsubishi ( importado ) |
| Controlador ângulo | Japão Nemicon ( importado ) |
| Alterne a energia | Taiwan Mingwei |
| Contator | Schneider alemão ( importado ) |
| Outras peças elétricas | Schneider alemão, Omron , Taiwan Shilin ( importado ) |
A máquina processa tubos redondos de liga leve recozidos de até Ø114 × 12 mm. Ele também suporta tubos específicos de aço macio e aço inoxidável. Essa capacidade o torna adequado para a fabricação de componentes tubulares metálicos maiores.
O sistema hidráulico fornece a força necessária para dobrar o tubo. O PLC controla as operações da máquina através de uma interface de operação. Esse arranjo ajuda os operadores a gerenciar as configurações de dobra e a manter a consistência durante a produção repetida.
A máquina suporta ângulos de dobra de até 190°. A precisão do ângulo de curvatura especificada pelo fabricante é de ±0,10°. O codificador de ângulo ajuda a monitorar as posições de dobra, proporcionando resultados consistentes em todos os lotes de produção.
A máquina inclui mandril, matriz guia e dispositivos anti-rugas. Esses componentes apoiam o tubo durante a flexão e ajudam a reduzir deformações indesejadas. A seleção adequada de ferramentas pode melhorar a qualidade da dobra para materiais adequados.
A máquina processa tubos metálicos redondos, quadrados e retangulares específicos. Ele também oferece suporte a barras sólidas selecionadas. Essa versatilidade ajuda as empresas de fabricação de metal a lidar com diferentes formatos de peças com ferramentas adequadas.
Sistema de acionamento hidráulico: Fornece a força necessária para dobrar tubos e operações hidráulicas relacionadas.
Controlador PLC: Gerencia o controle da máquina e processa sinais operacionais.
Tela sensível ao toque ou exibição de texto: fornece uma interface para ajustar as configurações de dobra.
Dispositivo de fixação: Mantém o tubo na posição durante a flexão.
Matriz de Dobra: Forma o tubo de acordo com o raio de curvatura selecionado.
Matriz Guia: Suporta e guia o tubo durante a operação de dobra.
Dispositivo Mandril: Suporta o interior do tubo para ajudar a controlar a deformação.
Dispositivo antirrugas: ajuda a reduzir rugas ao longo da área interna de curvatura.
Dispositivo de empurrar auxiliar: Suporta o movimento do material durante a flexão do tubo.
Codificador de ângulo: monitora ângulos de curvatura para posicionamento controlado.
A máquina suporta a dobra de tubos de liga de alumínio recozidos para componentes industriais e estruturas metálicas.
Pode ser utilizado para produzir suportes tubulares, peças de conexão e estruturas de equipamentos. Os requisitos de qualidade e flexão do material devem ser verificados antes da produção.
Os fabricantes automotivos usam tubos metálicos dobrados em conexões de exaustão, suportes estruturais e outros componentes.
A máquina pode processar peças de tubos de metal adequadas dentro de sua capacidade publicada. A seleção de ferramentas depende da geometria do tubo necessária.
Oficinas de fabricação de metal processam tubos redondos, quadrados e retangulares para diversos produtos industriais.
A máquina suporta a fabricação de estruturas metálicas, suportes tubulares e estruturas de conexão. Seu sistema hidráulico acomoda perfis de tubos metálicos específicos.
Máquinas de construção e agrícolas costumam usar estruturas tubulares, proteções e componentes de suporte.
A máquina pode dobrar tubos metálicos adequados usados nessas montagens. As dimensões da peça e as propriedades do material devem corresponder às capacidades da máquina.
Os fabricantes de equipamentos industriais exigem tubos dobrados para estruturas de máquinas, suportes, proteções e peças de conexão.
A máquina suporta essas aplicações quando o tamanho do tubo, o material e o raio de curvatura são compatíveis.
A seleção de ferramentas adequadas para dobra de tubos ajuda a manter a qualidade da peça e a consistência da produção.
O material do tubo, o diâmetro externo, a espessura da parede e o raio de curvatura afetam o desempenho da curvatura. Perfis diferentes podem exigir matrizes e componentes de suporte diferentes.
Material ou Perfil | Capacidade de dobra publicada |
|---|---|
Tubo redondo de aço suave | Ø114 × 10mm |
Tubo redondo de aço inoxidável | Ø114 × 6mm |
Tubo redondo de liga leve recozido | Ø114 × 12mm |
Tubo quadrado de aço macio | 90×90×8mm |
Tubo retangular de aço macio | 100×50×3mm |
Barra sólida redonda de aço suave | Ø60mm |
Barra sólida quadrada de aço macio | 55 × 55mm |
As capacidades publicadas e os limites do raio de curvatura são especificações separadas. A compatibilidade real depende do material, espessura da parede, raio de curvatura e ferramental selecionado.
Os clientes devem fornecer as seguintes informações ao solicitar recomendações de máquinas e ferramentas:
Material e classe do tubo
Diâmetro externo do tubo
Espessura da parede
Raio de curvatura necessário
Ângulo máximo de flexão
Desenhos ou amostras de peças de trabalho
Quantidade de produção esperada
A GMACC pode revisar esses requisitos para ajudar a confirmar configurações adequadas de máquinas e ferramentas.
O operador seleciona as ferramentas adequadas com base no material do tubo, diâmetro, espessura da parede e raio de curvatura.
A matriz de dobra e os componentes de suporte são preparados de acordo com os requisitos da peça.
O tubo é posicionado na área de curvatura.
O dispositivo de fixação segura a peça durante a flexão para ajudar a manter sua posição.
O sistema hidráulico aciona o mecanismo de flexão.
O PLC gerencia as operações da máquina de acordo com as configurações selecionadas.
O mandril suporta o interior do tubo durante a flexão.
A matriz guia e o dispositivo anti-rugas ajudam a controlar a deformação à medida que o tubo se forma ao redor da matriz dobrada.
O codificador de ângulo monitora o ângulo de curvatura durante a operação.
Após a conclusão da dobra, o operador remove o tubo acabado e verifica suas dimensões e formato.
A máquina suporta tubos de aço macio, aço inoxidável e liga leve recozida. Ele também lida com perfis quadrados e retangulares específicos. A compatibilidade real depende da resistência do material, das dimensões do tubo, do raio de curvatura e das ferramentas.
A capacidade publicada para tubos redondos de liga leve recozidos é Ø114 × 12 mm. Outros tipos de ligas de alumínio e condições de materiais requerem confirmação separada.
A máquina suporta ângulos de dobra de até 190°. A precisão do ângulo de curvatura especificada pelo fabricante é de ±0,10°. Os resultados reais dependem das propriedades do material e das condições de flexão.
Sim. A descrição do produto lista mandril, matriz guia, dispositivos anti-rugas, de fixação e de empurrar auxiliar. Os clientes devem confirmar as ferramentas e a configuração fornecidas antes de fazer o pedido.
Os clientes devem fornecer o material do tubo, diâmetro externo, espessura da parede, raio de curvatura e desenhos da peça. A GMACC pode revisar essas especificações para confirmar a compatibilidade da máquina e os requisitos de ferramentas.
