Característica da Máquina

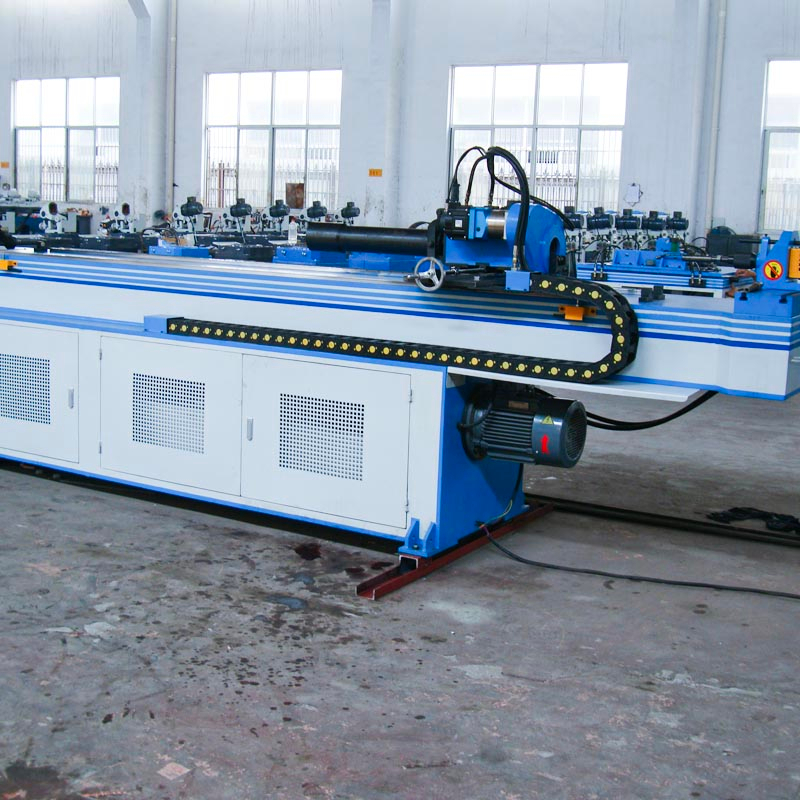

A máquina dobradeira de tubo de cabeça única de controle numérico série GM-SB-76CNC é o produto da combinação com nossa tecnologia e tecnologia italiana avançada, integrada com máquina, hidráulica e eletricidade. Esta série adota o painel de operação com tela de toque VDU, que pode inserir, armazenar e exibir vários dados de dobra e ordem, Y, B, C, três coordenadas de movimentos sob controle de precisão por computador industrial podem realizar o mandril totalmente automático ligado ou fora do dobramento rápido com alimentação 、 girando e dobrando tudo acionado por servo motor. Máquina CNC também com funções avançadas, como compensação de mola de flexão de componentes, alarme de autodiagnóstico de erros, armazenamento de memória após desligar, lubrificação automática e proteção de segurança,
Parâmetro Técnico Principal
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | ￠ 76 * 3 |
Min. raio de curvatura | milímetros | 30 |
Máx. Raio de curvatura (padrão) | milímetros | 350 |
Saliência da cabeça (no centro de flexão) | milímetros | 600 |
Altura da cabeça (no centro de flexão) | milímetros | 580 |
Altura do centro de flexão (do chão) | milímetros | 1060 |
Máx. passagem da barra dentro do P.O.B. posicionador | milímetros | 50 |
Curso de fixação ajustável | milímetros | 0-136 |
Curso ajustável de ombro | milímetros | 300 |
Curso ajustável de retração do mandril | milímetros | 0-136 |
Máx. Ângulo de Flexão | ° | 190 ° |
Por meio da distância efetiva | milímetros | 3800 |
Velocidade de dobra (máx.) | ° / s | 110 |
Máx. velocidade de rotação (eixo Z) | ° / s | 160 |
Máx. velocidade de alimentação (eixo X.) | mm / s | 800 |
Precisão do ângulo de curvatura | ° | ± 0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ± 0,10 |
Mudança de precisão - eixo X | milímetros | ± 0,10 |
Força do servo motor de flexão | KW | 7 |
Potência do servo motor de rotação | KW | 1 |
Alimentação de energia do servo motor | KW | 3 |
Potência do motor do sistema | KW | 5.5 |
Volume da bomba hidráulica | L | 19 |
Máx. Pressão | Mpa | 16 |
L * W * H (Dimensão da embalagem) | milímetros | 5000 * 1200 * 1350 |
Peso da Máquina | T | SOBRE 3.8 |
Configuração do Sistema de Controle Hidráulico e Eletrônico
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens （Beide） ou Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken （Importado） |
Oil way Board | Taiwan Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Tubo de óleo | Zhejiang |
Tela sensível ao toque | Taiwan Weinview （Importado) |
PLC | Japão Mitsubishi （Importado） |
Servo motor | Japão Mitsubishi （Importado） |
Controlador de ângulo | Japão Nemicon （Importado） |
Trocar energia | Taiwan MINGWEI |
Contator | Schneider |
Amostras de ferramentas
