Característica da Máquina

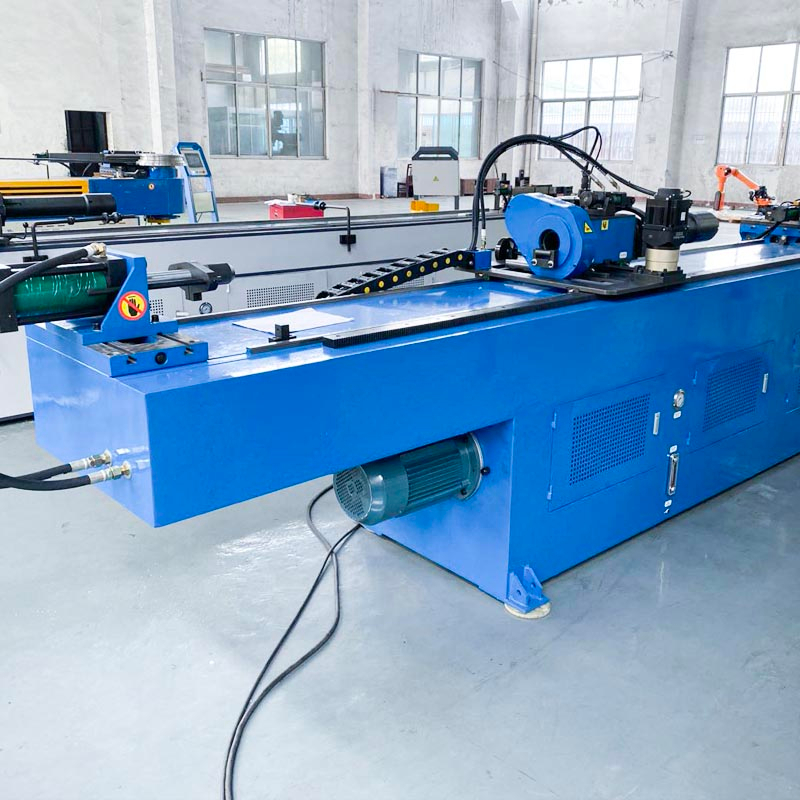

A máquina dobradeira de tubo de cabeça única de controle numérico série GM-SB-76CNC é o produto da combinação com nossa tecnologia e tecnologia italiana avançada, integrada com máquina, hidráulica e eletricidade. Esta série adota o painel de operação com tela de toque VDU, que pode inserir, armazenar e exibir vários dados de dobra e ordem, Y, B, C, três coordenadas de movimentos sob controle de precisão por computador industrial podem realizar o mandril totalmente automático ligado ou fora do dobramento rápido , Máquina CNC também com funções avançadas, como compensação de flexão de componentes, alarme de autodiagnóstico de erros, armazenamento de memória após desligar, lubrificação automática e proteção de segurança.
Parâmetro Técnico Principal
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | ￠ 76 * 4 |
Aço inoxidável | milímetros | ￠ 76 * 3 |
Tubo redondo recozido de liga leve | milímetros | ￠ 76 * 6 |
Tubo quadrado de aço macio | milímetros | 60 * 60 * 3 |
Tubo retangular de aço suave | milímetros | 65 * 55 * 3 |
Barra sólida redonda de aço suave | milímetros | ￠ 35 |
Barra sólida quadrada de aço suave | milímetros | 30 * 30 |
Min. raio de curvatura | milímetros | 30 |
Máx. Raio de curvatura (padrão) | milímetros | 350 |
Saliência da cabeça (no centro de flexão) | milímetros | 600 |
Altura da cabeça (no centro de flexão) | milímetros | 580 |
Altura do centro de flexão (do chão) | milímetros | 1060 |
Máx. passagem da barra dentro do P.O.B. posicionador | milímetros | 50 |
Curso de fixação ajustável | milímetros | 0-136 |
Curso ajustável de ombro | milímetros | 300 |
Curso ajustável de retração do mandril | milímetros | 0-136 |
Máx. Ângulo de Flexão | ° | 190 ° |
Por meio da distância efetiva | milímetros | 4000 |
Velocidade de dobra (máx.) | ° / s | 30 |
Máx. velocidade de rotação (eixo Z) | ° / s | 160 |
Máx. velocidade de alimentação (eixo X.) | mm / s | 800 |
Precisão do ângulo de curvatura | ° | ± 0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ± 0,10 |
Mudança de precisão - eixo X | milímetros | ± 0,10 |
Potência do servo motor de rotação | KW | 1.5 |
Alimentação de energia do servo motor | KW | 1.5 |
Potência do motor do sistema | KW | 7.5 |
Volume da bomba hidráulica | L | 23 |
Máx. Pressão | Mpa | 16 |
L * W * H (Dimensão da embalagem) | milímetros | 4800 * 1200 * 1350 |
Peso da Máquina | T | SOBRE 3,5 |
Configuração do Sistema de Controle Hidráulico e Eletrônico
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens （Beide） ou Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken （Importado） |
Oil way Board | Taiwan Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Tela sensível ao toque | Taiwan Weinview （Importado) |
PLC | Japão Mitsubishi （Importado） |
Servo motor | Japão Mitsubishi （Importado） |
Controlador de ângulo | Japão Nemicon （Importado） |
Contator | SCHNEIDER alemão |
Transformador | Wuxi Xinyu |
