Característica da Máquina

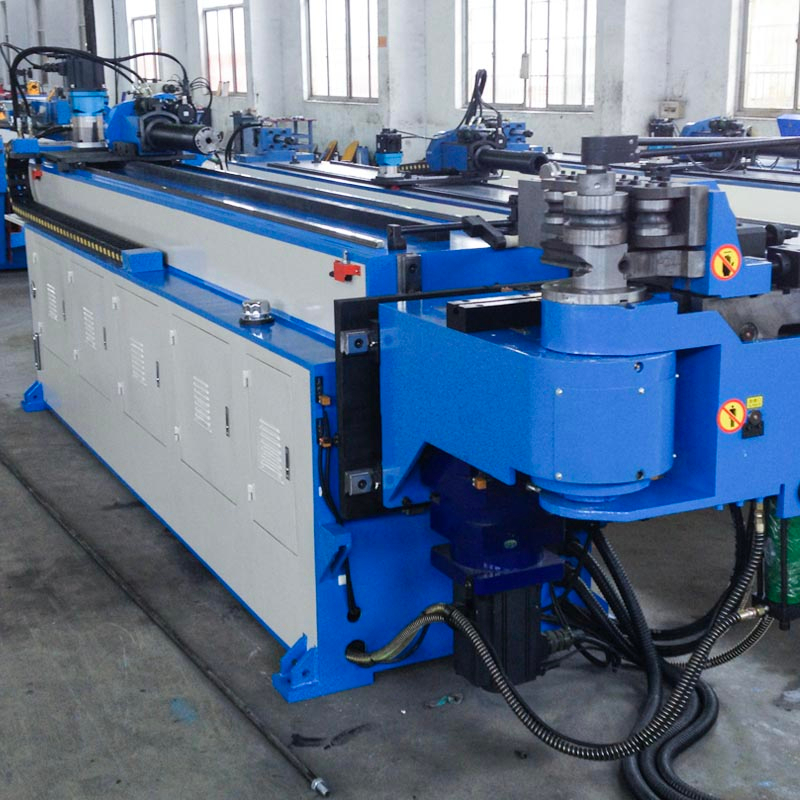

A dobradeira de cabeça simples CNC série GM-SB-50CNC é um produto que combina nossa tecnologia com a avançada tecnologia italiana, que é combinada com máquina, energia hidráulica e elétrica. Esta série adota o painel de operação com tela de toque VDU, que pode inserir, armazenar e exibir vários dados de dobra e coordenadas de movimento de sequência Y, B e C sob controle de precisão por computador industrial, que pode realizar a abertura ou fechamento totalmente automático do mandril de dobra rápida, CNC a máquina também possui recursos avançados, como compensação de rebote de dobramento de peça, alarme de autodiagnóstico de falha, armazenamento de memória de falha de energia, lubrificação automática e proteção de segurança, etc. A máquina adota dobramento de servo motor, alimentação, rotação, movimento do molde, pode dobrar com precisão e rapidez dois raios diferentes do tubo e tem uma função de dobra de pressão, pode dobrar um grande raio do tubo, máquina de dobra profissional, de alta velocidade, totalmente automática.
Parâmetro Técnico Principal
Nome | Unidade | Parâmetro |
Diâmetro máximo de flexão de tração | milímetros | 50 * 2 |
Desenhe a faixa do raio de curvatura | milímetros | 20-250 |
Faixa de raio de curvatura de rolamento | milímetros | 6D-∞ |
Diferença de raio entre duas camadas | milímetros | 50 |
Saliência da cabeça (no centro de flexão) | milímetros | 600 |
Altura da cabeça (no centro de flexão) | milímetros | 400 |
Altura do centro de flexão (do chão) | milímetros | 960 |
Máx. passagem da barra dentro do P.O.B. posicionador | milímetros | 50 |
Curso de fixação ajustável | milímetros | 0-90 |
Curso ajustável de ombro | milímetros | 256 |
Curso ajustável de retração do mandril | milímetros | 0-76 |
Máx. Ângulo de Flexão | ° | 190 ° |
Por meio da distância efetiva | milímetros | 3200 |
Velocidade de dobra (máx.) | ° / s | 160 |
Máx. velocidade de rotação (eixo Z) | ° / s | 200 |
Máx. Velocidade de alimentação (eixo X.) | mm / s | 1000 |
Precisão do ângulo de curvatura | ° | ± 0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ± 0,10 |
Mudança de precisão - eixo X | milímetros | ± 0,10 |
Força do servo motor de flexão | KW | 5.5 |
Potência do servo motor de rotação | KW | 0.75 |
Alimentação de energia do servo motor | KW | 3 |
Força do servo motor de mudança de matriz | KW | 0.75 |
Potência do motor hidráulico | KW | 4 |
Máx. Pressão | Mpa | 16 |
L * W * H (Dimensão da embalagem) | milímetros | 4500 * 800 * 1300 |
Peso da Máquina | T | 2.5 |
Configuração do Sistema de Controle Hidráulico e Eletrônico
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens （Beide） ou Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken （Importado） |
Oil way Board | Taiwan Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Tela sensível ao toque | Taiwan Weinview （Importado) |
PLC | Japão Mitsubishi （Importado） |
Servo motor | Japão Mitsubishi （Importado） |
Controlador de ângulo | Japão Nemicon （Importado） |
Trocar energia | Taiwan Mingwei |
Contator | SCHNEIDER alemão |
Transformador | Wuxi Xinyu |
Amostras de ferramentas
