GM-SB-76CNC
GMACC
Descrição do produto
Características deMáquina

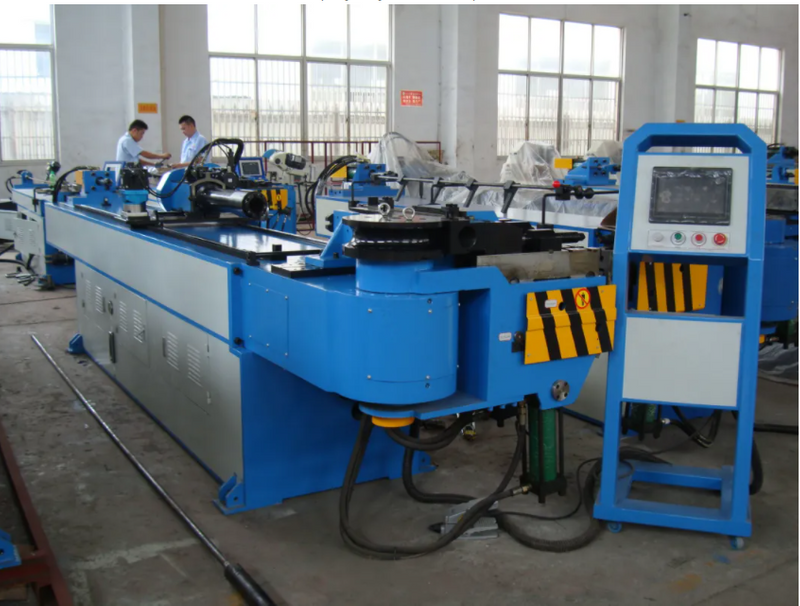

A máquina dobradeira de tubo de cabeça única de controle numérico série GM-SB-76CNC é o produto da combinação com nossa tecnologia e tecnologia italiana avançada, integrada com máquina, hidráulica e eletricidade. Esta série adota o painel de operação com tela de toque VDU, que pode inserir, armazenar e exibir vários dados de dobra e ordem, Y, B, C, três coordenadas de movimentos sob controle de precisão por computador industrial podem realizar o mandril totalmente automático ligado ou fora do dobramento rápido , Máquina CNC também com funções avançadas, como compensação de flexão de componentes, alarme de autodiagnóstico de erros, armazenamento de memória após desligar, lubrificação automática e proteção de segurança.
| Nome | Unidade | Parâmetro |
| Tubo redondo de aço macio | milímetros | ¢ 76 * 4 |
| Aço inoxidável | milímetros | ¢ 76 * 3 |
| Tubo redondo recozido de liga leve | milímetros | ¢ 76 * 6 |
| Tubo quadrado de aço macio | milímetros | 60 * 60 * 3 |
| Tubo retangular de aço suave | milímetros | 65 * 55 * 3 |
| Barra sólida redonda de aço suave | milímetros | ¢ 35 |
| Barra sólida quadrada de aço suave | milímetros | 30 * 30 |
| Min. raio de curvatura | milímetros | 30 |
| Máx. Raio de curvatura (padrão) | milímetros | 350 |
| Saliência da cabeça (no centro de flexão) | milímetros | 600 |
| Altura da cabeça (no centro de flexão) | milímetros | 580 |
| Altura do centro de flexão (do chão) | milímetros | 1060 |
| Máx. passagem da barra dentro do P.O.B. posicionador | milímetros | 50 |
| Curso de fixação ajustável | milímetros | 0-136 |
| Curso ajustável de ombro | milímetros | 300 |
| Curso ajustável de retração do mandril | milímetros | 0-136 |
| Máx. Ângulo de Flexão | ° | 190 ° |
| Por meio da distância efetiva | milímetros | 4000 |
| Velocidade de dobra (máx.) | ° / s | 30 |
| Máx. velocidade de rotação (eixo Z) | ° / s | 160 |
| Máx. velocidade de alimentação (eixo X.) | mm / s | 800 |
| Precisão do ângulo de curvatura | ° | ± 0,10 |
| Precisão do ângulo de rotação - eixo Z | ° | ± 0,10 |
| Mudança de precisão - eixo X | milímetros | ± 0,10 |
| Potência do servo motor de rotação | KW | 1.5 |
| Alimentação de energia do servo motor | KW | 1.5 |
| Potência do motor do sistema | KW | 7.5 |
| Volume da bomba hidráulica | L | 23 |
| Máx. Pressão | Mpa | 16 |
| L * W * H (Dimensão da embalagem) | milímetros | 4800 * 1200 * 1350 |
| Peso da Máquina | T | SOBRE 3,5 |
| Nome | Fabricante |
| Motor hidráulico | Alemanha Siemens (Beide) ou Runmali |
| Bomba Hidráulica | Wuxi Tuoli |
| Válvula Hidráulica | Japão Yuken (importado) |
| Oil way Board | Taiwan Shanghong (importado) |
| Cilindro | Shanghai Qifan |
| Tela sensível ao toque | Taiwan Weinview (importado) |
| PLC | Japão Mitsubishi (importado) |
| Servo motor | Japão Mitsubishi (importado) |
| Controlador de ângulo | Nemicon do Japão (importado) |
| Contator | SCHNEIDER alemão |
| Transformador | Wuxi Xinyu |
Matriz de dobra da braçadeira da matriz de pressão
Matriz do limpador de mandril (opcional)
