GM-38CNC-2A-1S
GMACC
8462219000
Descrição do produto
A série foi adaptada em particular às exigências do mercado profissional mundial. Todas as peças, estrutura e caracteres são semelhantes ao padrão de engenharia mecânica da Europa. Nossa experiência profissional e planos de desenhos para elétrica, eletrônica, hidráulica e mecânica de empresas conhecidas trazem a atualização dos sistemas das máquinas para um desempenho preciso e atraente.

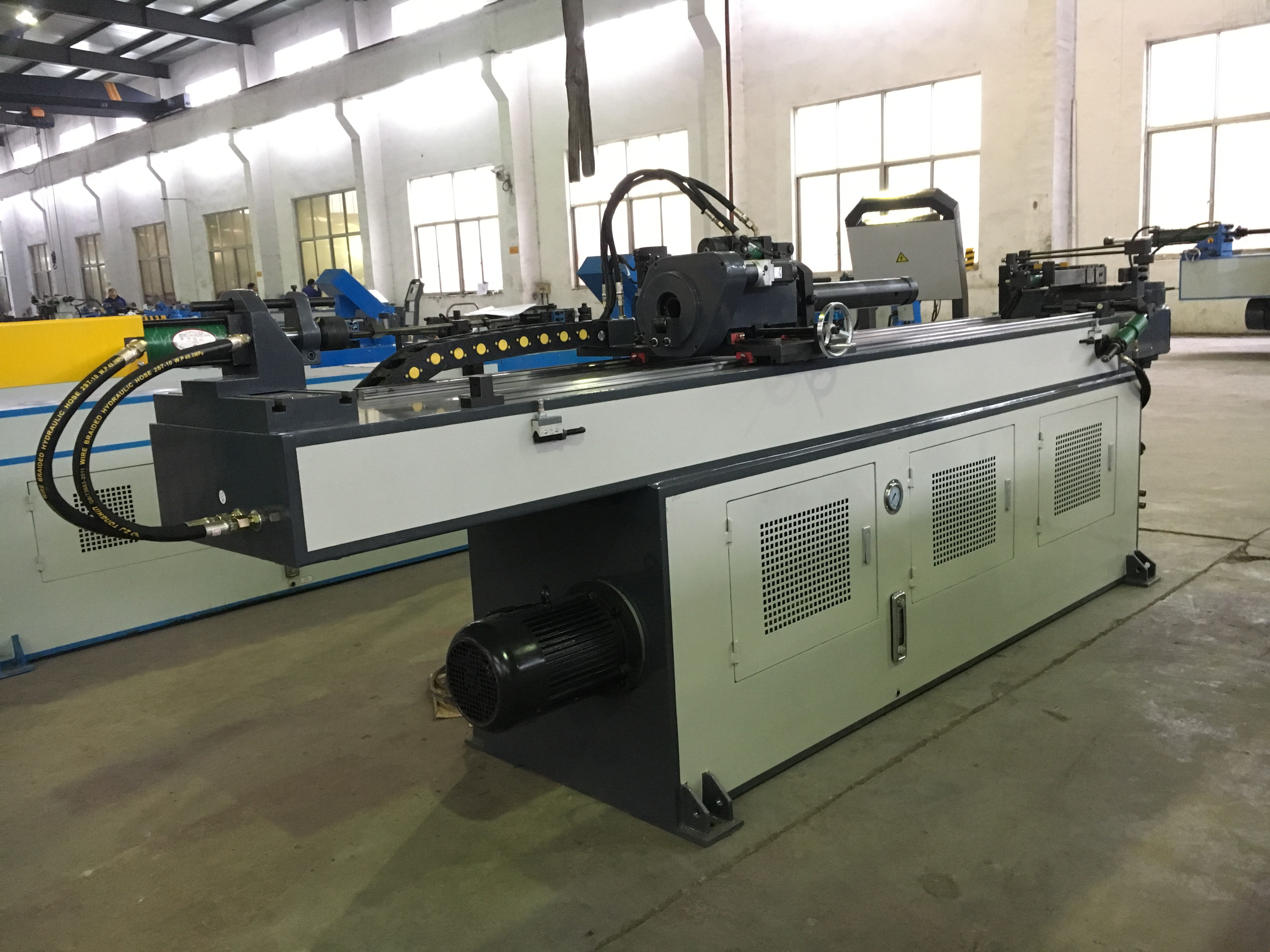

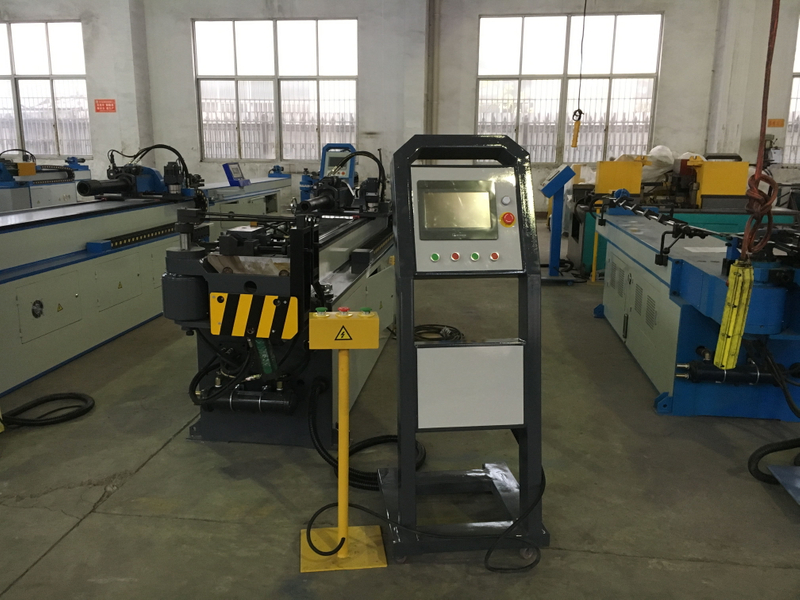

GM-SB-A máquina dobradeira de tubo de cabeça única com controle numérico da série CNC é o produto da combinação com nossa tecnologia e tecnologia italiana avançada, integrada com máquina, hidráulica e eletricidade. Esta série adota painel operacional com tela de toque VDU, que pode inserir, armazenar e exibir vários dados e pedidos de dobra. Y, B, C três coordenadas de movimento sob controle de precisão por computador industrial podem realizar mandril totalmente automático ligado ou desligado dobra rápida, máquina CNC também com funções avançadas, como compensação de flexão de componentes, alarme de autodiagnóstico de erros, armazenamento de memória após desligar, lubrificação automática e proteção de segurança. Tecnologia avançada, alta confiabilidade de automação e design integrado fazem da máquina dobradeira de tubos CNC a máquina de processamento de tubos de primeira classe do mundo.
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | ￠38*2 |
Aço inoxidável | milímetros | ￠32*2 |
Tubo redondo recozido de liga leve | milímetros | ￠40*3 |
Tubo quadrado de aço macio | milímetros | 25*25*2 |
Tubo retangular de aço macio | milímetros | 30*20*2 |
Barra sólida redonda de aço macio | milímetros | ￠16 |
Barra sólida quadrada de aço macio | milímetros | 15*15 |
Min. raio de curvatura | milímetros | 20 |
Máx. Raio de curvatura (padrão) | milímetros | 200 |
Saliência da cabeça (no centro de flexão) | milímetros | 500 |
Altura da cabeça (no centro de flexão) | milímetros | 360 |
Altura do centro de flexão (do chão) | milímetros | 945 |
Máx. passagem da barra dentro do posicionador POB | milímetros | 50 |
Curso ajustável de fixação | milímetros | 0-90 |
Curso ajustável de ombro | milímetros | 256 |
Curso ajustável de retração do mandril | milímetros | 0-76 |
Máx. Ângulo de flexão | ° | 190° |
Ordistância efetiva | milímetros | 3200 |
Velocidade de flexão (máx.) | °/seg | 60 |
Máx. velocidade de rotação (eixo Z) | °/seg | 200 |
Máx. alimentarvelocidade de rotação (eixo X.) | mm/s | 1000 |
Precisão do ângulo de flexão | ° | ±0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ±0,10 |
Precisão de mudança - eixo X | milímetros | ±0,10 |
Potência do Servo Motor de Rotação | KW | 0.4 |
Potência do Servo Motor de Alimentação | KW | 0.75 |
Motor do sistema Poder | KW | 4 |
Hidráulico Bombear Volume | L | 17 |
Máx. Pressão | MPa | 16 |
L*W*H (Dimensão da Embalagem) | milímetros | 4000*700*1300 |
Peso da máquina | T | CERCA DE 1,5 |
Nome | Fabricante |
Motor Hidráulico | Alemanha Siemens （Beide） ou Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken (importado) |
Placa de óleo | Taiwan Xangai （Importado） |
Cilindro | Xangai Qifan |
Tela sensível ao toque | Taiwan Weinview（Importado) |
CLP | Japão Mitsubishi（Importado） |
Controlador de ângulo | Japão Nemicon（Importado） |
Trocar energia | Taiwan Ming Wei |
Servo motor de rotação/alimentação | Japão Mitsubishi（Importado） |
Contator | Schneider |
