| Quantidade: | |
|---|---|
1 peça
Estrutura de ferro/caixa de madeira
Xangai, China
L/C, T/T
GM-SB-76CNC
Novo
ISO 9001:2000, CE, UL
Cobre, alumínio, liga, aço carbono, aço inoxidável
GMACC
CE
China

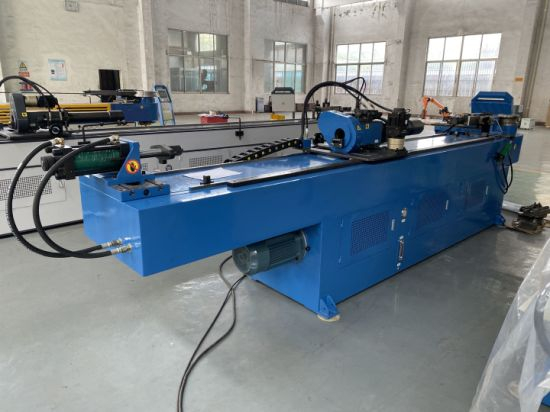

Máquina dobradeira de tubos e tubos
Semiautomático
S. S, MS, Cobre, Alumínio, Liga, Galvanizado
2 anos
ISO9001: 2000
IPX-8
Descrição Do Produto
| Nome | Unidade | Parâmetro |
| Tubo redondo de aço macio | milímetros | ¢76*4 |
| Aço inoxidável | milímetros | ¢76*3 |
| Tubo redondo recozido de liga leve | milímetros | ¢76*6 |
| Tubo quadrado de aço macio | milímetros | 60*60*3 |
| Tubo retangular de aço macio | milímetros | 65*55*3 |
| Barra sólida redonda de aço macio | milímetros | ¢35 |
| Barra sólida quadrada de aço macio | milímetros | 30*30 |
| Min. raio de curvatura | milímetros | 30 |
| Máx. Raio de curvatura (padrão) | milímetros | 350 |
| Saliência da cabeça (no centro de flexão) | milímetros | 600 |
| Altura da cabeça (no centro de flexão) | milímetros | 580 |
| Altura do centro de flexão (do chão) | milímetros | 1060 |
| Máx. passagem da barra dentro do posicionador POB | milímetros | 50 |
| Curso ajustável de fixação | milímetros | 0-136 |
| Curso ajustável de ombro | milímetros | 300 |
| Curso ajustável de retração do mandril | milímetros | 0-136 |
| Máx. Ângulo de flexão | ° | 190° |
| Através da distância efetiva | milímetros | 4000 |
| Velocidade de flexão (máx.) | °/seg | 30 |
| Máx. velocidade de rotação (eixo Z) | °/seg | 160 |
| Máx. velocidade de alimentação (eixo X.) | mm/s | 800 |
| Precisão do ângulo de curvatura | ° | ±0,10 |
| Precisão do ângulo de rotação - eixo Z | ° | ±0,10 |
| Precisão de mudança - eixo X | milímetros | ±0,10 |
| Potência do Servo Motor de Rotação | KW | 1.5 |
| Potência do Servo Motor de Alimentação | KW | 1.5 |
| Potência do motor do sistema | KW | 7.5 |
| Volume da bomba hidráulica | L | 23 |
| Máx. Pressão | MPa | 16 |
| L*W*H (Dimensão da Embalagem) | milímetros | 4800*1200*1350 |
| Peso da máquina | T | CERCA DE 3,5 |
| Nome | Fabricante |
| Motor Hidráulico | Alemanha Siemens(Beide)ou Runmali |
| Bomba Hidráulica | Wuxi Tuoli |
| Válvula Hidráulica | Japão Yuken(Importado) |
| Placa de óleo | Taiwan Shanghong (Importado) |
| Cilindro | Xangai Qifan |
| Tela sensível ao toque | Weinview de Taiwan(Importado) |
| CLP | Japão Mitsubishi(Importado) |
| Servo motor | Japão Mitsubishi(Importado) |
| Controlador de ângulo | Nemicon do Japão(Importado) |
| Contator | Schneider alemão |
| Transformador | Wuxi Xinyu |
