Característica da Máquina

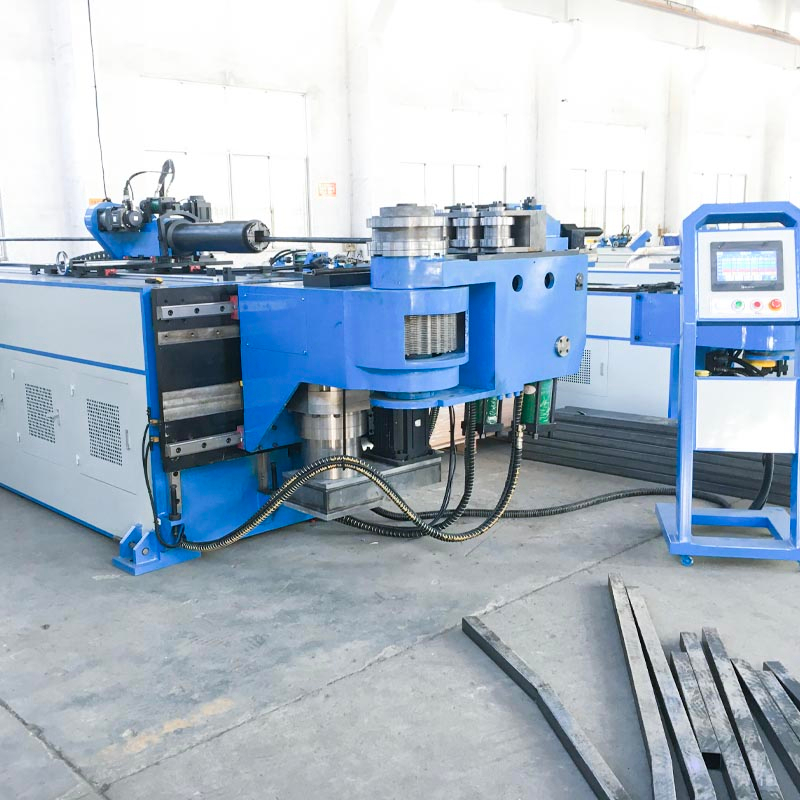

A máquina dobradeira de tubo de cabeça única de controle numérico série GM-SB-76CNC é o produto da combinação com nossa tecnologia e tecnologia italiana avançada, integrada com máquina, hidráulica e eletricidade. Esta série adota o painel de operação com tela de toque VDU, que pode inserir, armazenar e exibir vários dados de dobra e ordem, Y, B, C, três coordenadas de movimentos sob controle de precisão por computador industrial podem realizar o mandril totalmente automático ligado ou fora do dobramento rápido , Máquina CNC também com funções avançadas, como compensação de flexão de componentes, alarme de autodiagnóstico de erros, armazenamento de memória após desligar, lubrificação automática e proteção de segurança. A máquina adota a dobra do servomotor 、 alimentação 、 rotação e movimento do molde, pode dobrar os tubos de dois raios diferentes com precisão e rapidez, e com a função de flexão por pressão, que pode dobrar o tubo com grande raio, é profissional 、 alta velocidade 、 máquina de dobra totalmente automática.
Parâmetro Técnico Principal
Nome | Unidade | Parâmetro |
Máx. Capacidade de dobra | milímetros | 76 * 3 |
Capacidade máxima de flexão por pressão | milímetros | 50 * 2 |
Raio máximo de dobra de tração | milímetros | 30-350 |
Raio de curvatura máximo de flexão de pressão | milímetros | 6D ~ ∞ |
Tolerância R entre dois moldes | milímetros | 80 |
Comprimento efetivo sobre o mandril | milímetros | 3800 |
Comprimento máximo de fixação | milímetros | 50 |
Máx. Ângulo de Flexão | ° | 190 |
Velocidade de dobra | ° / s | 110 |
Velocidade de rotação | ° / s | 160 |
Velocidade de alimentação | mm / s | 800 |
Precisão de dobra | ° | ± 0,10 |
Precisão de giro | ° | ± 0,10 |
Precisão de alimentação | milímetros | ± 0,10 |
Girando a potência do servomotor | kW | 1.5 |
Potência do servomotor Benging | kW | 7.5 |
Alimentação de potência do servomotor | kW | 3 |
Potência servomotora do molde móvel | kW | 1.5 |
Potência do motor do sistema | kW | 5.5 |
Máx. Pressão | Mpa | 16 |
L * W * H (Dimensão da embalagem) | milímetros | 5000 * 1200 * 1350 |
Peso | T | Cerca de 3,8 |
Configuração do Sistema de Controle Hidráulico e Eletrônico
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens （Beide） ou Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken |
Oil way Board | Taiwan Shanghong |
Cilindro | Shanghai Qifan |
Tela sensível ao toque | Taiwan Weinview （Importado) |
PLC | Japão Mitsubishi （Importado） |
Servo motor | Japão Mitsubishi （Importado） |
Controlador de ângulo | Japão Nemicon （Importado） |
Trocar energia | Taiwan Mingwei |
Redutor de dobra | HENGTE / |
Redutor rotativo | |
Redutor de alimentação | |
Contator | SCHNEIDER |
Outras peças elétricas | Alemão SCHNEIDER, Omron, Taiwan SHILIN （Importado） |
Amostras de ferramentas
