GM-38CNC-2A-1S
GMACC
8462219000
Características da máquina

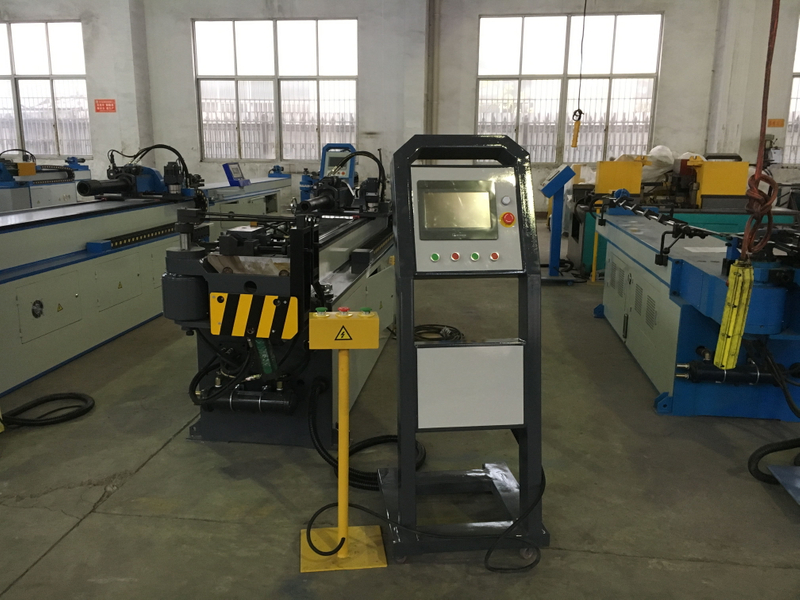

A máquina dobradeira de tubo de cabeça única GM-SB-38CNC é o produto da combinação com nossa tecnologia e tecnologia italiana avançada, integrada com máquina, hidráulica e eletricidade. Esta série adota painel operacional com tela de toque VDU, que pode inserir, armazenar e exibir vários dados de dobra e ordenar, três coordenadas Y, B, C de movimentos sob controle de precisão por computador industrial podem realizar mandril totalmente automático ligado ou desligado dobra rápida, máquina CNC também com funções avançadas, como mola de flexão de componentes compensação traseira, alarme de autodiagnóstico de erros, armazenamento de memória após desligamento e proteção de segurança. A máquina adota alimentação servomotor, rotação, é profissional, alta velocidade, máquina de dobra totalmente automática.
Nome | Unidade | Parâmetro |
Máx. Capacidade de flexão | milímetros | 38*2 |
Capacidade máxima de flexão | milímetros | 28*2 |
Raio máximo de dobra de estiramento | milímetros | 20-200 |
Raio máximo de curvatura da flexão por impulso | milímetros | 6D~∞ |
Tolerância R entre dois moldes | milímetros | 50 |
Comprimento efetivo sobre mandril | milímetros | 3200 |
Máx. Ângulo de flexão | ° | 190 |
Velocidade de flexão | °/seg | 120 |
Velocidade de giro | °/seg | 200 |
Velocidade de alimentação | mm/s | 800 |
Precisão de dobra | ° | ±0,10 |
Precisão de Torneamento | ° | ±0,10 |
Precisão de alimentação | milímetros | ±0,10 |
Potência do servomotor giratório | kW | 0.4 |
Benging potência do servomotor | kW | 3.5 |
Potência do servomotor de alimentação | kW | 1.5 |
Potência do servomotor de molde móvel | kW | 0.75 |
Máx. Pressão | MPa | 16 |
L*W*H (Dimensão da Embalagem) | milímetros | 4200*700*1300 |
Peso | T | Cerca de 2,2 |
Nome | Fabricante |
Motor Hidráulico | Alemanha Siemens （Beide） ou Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken (importado) |
Placa de óleo | Taiwan Shanghong （Importado） |
Cilindro | Xangai Qifan |
Tela sensível ao toque | Taiwan Weinview（Importado) |
CLP | Japão Mitsubishi（Importado） |
Controlador de ângulo | Japão Nemicon（Importado） |
Trocar energia | Taiwan Ming Wei |
Servo motor de rotação/alimentação | Japão Mitsubishi（Importado） |
Contator | Schneider |
Configuração do Sistema de Controle Hidráulico e Eletrônico
Nome | Fabricante |
Motor Hidráulico | Alemanha Siemens（Beide）/Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken (importado) |
Placa de óleo | Taiwan Shanghong （Importado） |
Cilindro | Xangai Qifan |
Tela sensível ao toque | Weinview de Taiwan (importado) |
CLP | Japão Mitsubishi（Importado） |
Servomotor | Japão Mitsubishi（Importado） |
Controlador de ângulo | Japão Nemicon（Importado） |
Trocar energia | Taiwan Ming Wei |
Transformador | Wuxi Xinyu |
Amostras de ferramentas
