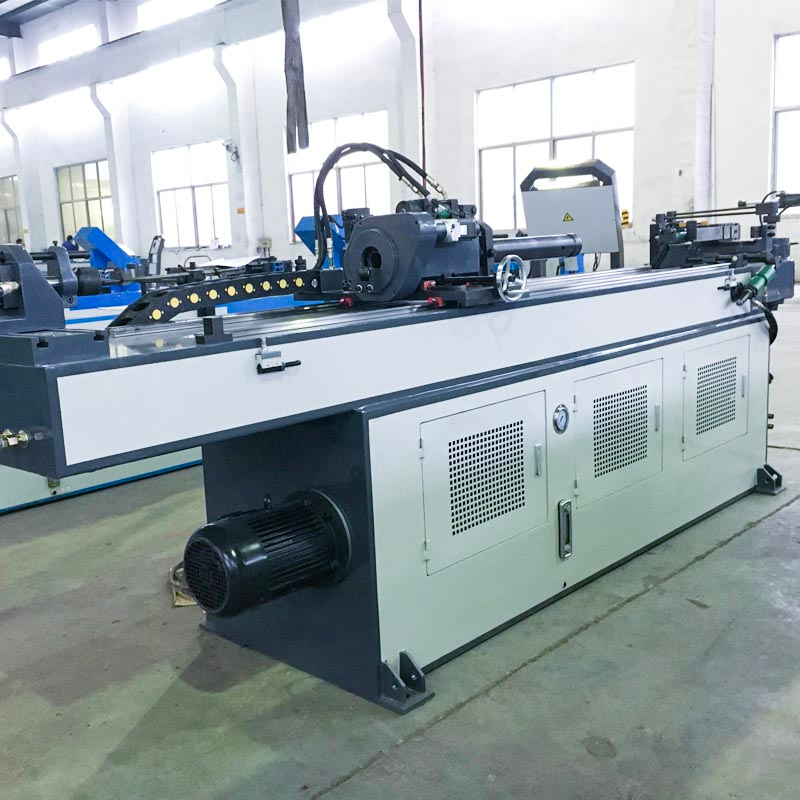

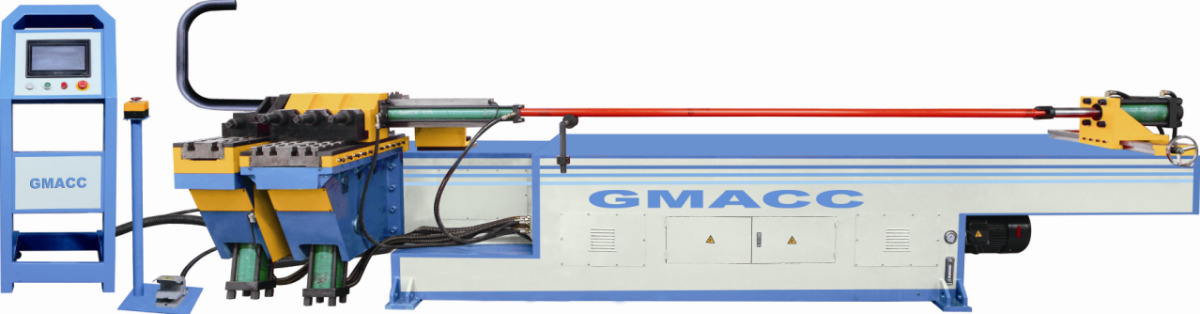

Máquina curvadora automática de tubos GM-SB-38CNC

Máquina curvadora de tubos automática GM-SB-38CNC oferecida pelo fabricante chinês GMACC. Compre a máquina curvadora automática de tubos GM-SB-38CNC diretamente com baixo preço e alta qualidade.
Status de disponibilidade:
Quantidade:

Característica da Máquina

A série foi adaptada em particular aos requisitos do mercado profissional mundial. Todas as peças, estrutura e caracteres são semelhantes ao padrão da engenharia mecânica da Europa. Nossa experiência profissional e planos de desenhos para Elétrica, Eletrônica, Hidráulica e mecânica de empresas conhecidas trazem a atualização dos sistemas das máquinas para um desempenho preciso e atraente.

A máquina dobradeira de tubo de cabeça única de controle numérico da série GM-SB-CNC é o produto da combinação com nossa tecnologia e tecnologia italiana avançada, integrada com máquina, hidráulica e eletricidade. Esta série adota o painel operacional com tela de toque VDU, que pode inserir, armazenar e exibir vários dados e pedidos de dobra. Y, B, C três coordenadas de movimento sob controle de precisão por computador industrial podem realizar mandril totalmente automático ativado ou desativado de dobra rápida, máquina CNC também com funções avançadas, como compensação de flexão de componentes, compensação de erros de autodiagnóstico, armazenamento de memória após desligar, lubrificação automática e proteção de segurança. Tecnologia avançada, alta confiabilidade de automação e design integrado fazem da máquina dobradeira CNC de tubos de primeira classe no mundo.


Parâmetro Técnico Principal

Nome

Unidade

Parâmetro

Tubo redondo de aço macio

milímetros

¢ 38 * 2

Aço inoxidável

milímetros

¢ 32 * 2

Tubo redondo recozido de liga leve

milímetros

¢ 40 * 3

Tubo quadrado de aço macio

milímetros

25 * 25 * 2

Tubo retangular de aço suave

milímetros

30 * 20 * 2

Barra sólida redonda de aço suave

milímetros

¢ 16

Barra sólida quadrada de aço suave

milímetros

15 * 15

Min. raio de curvatura

milímetros

20

Máx. Raio de curvatura (padrão)

milímetros

200

Saliência da cabeça (no centro de flexão)

milímetros

500

Altura da cabeça (no centro de flexão)

milímetros

360

Altura do centro de flexão (do chão)

milímetros

945

Máx. passagem da barra dentro do P.O.B. posicionador

milímetros

50

Curso de fixação ajustável

milímetros

0-90

Curso ajustável de ombro

milímetros

256

Curso ajustável de retração do mandril

milímetros

0-76

Máx. Ângulo de Flexão

°

190 °

Por meio da distância efetiva

milímetros

3200

Velocidade de dobra (máx.)

° / s

60

Máx. velocidade de rotação (eixo Z)

° / s

200

Máx. velocidade de alimentação (eixo X.)

mm / s

1000

Precisão do ângulo de curvatura

°

± 0,10

Precisão do ângulo de rotação - eixo Z

°

± 0,10

Mudança de precisão - eixo X

milímetros

± 0,10

Potência do servo motor de rotação

KW

0.4

Alimentação de energia do servo motor

KW

0.75

Potência do motor do sistema

KW

4

Volume da bomba hidráulica

L

17

Máx. Pressão

Mpa

16

L * W * H (Dimensão da embalagem)

milímetros

4000 * 700 * 1300

Peso da Máquina

T

SOBRE 1.5


Configuração do Sistema de Controle Hidráulico e Eletrônico

Nome

Fabricante

Motor hidráulico

Alemanha Siemens (Beide) ou Runmali

Bomba Hidráulica

Wuxi Tuoli

Válvula Hidráulica

Japão Yuken (Importado)

Oil way Board

Taiwan Shanghong (Importado)

Cilindro

Shanghai Qifan

Tela sensível ao toque

Taiwan Weinview (Importado)

PLC

Japão Mitsubishi (Importado)

Controlador de ângulo

Japão Nemicon (Importado)

Trocar energia

Taiwan Mingwei

Servo motor de rotação / alimentação

Japão Mitsubishi (Importado)

Contator

Schneider

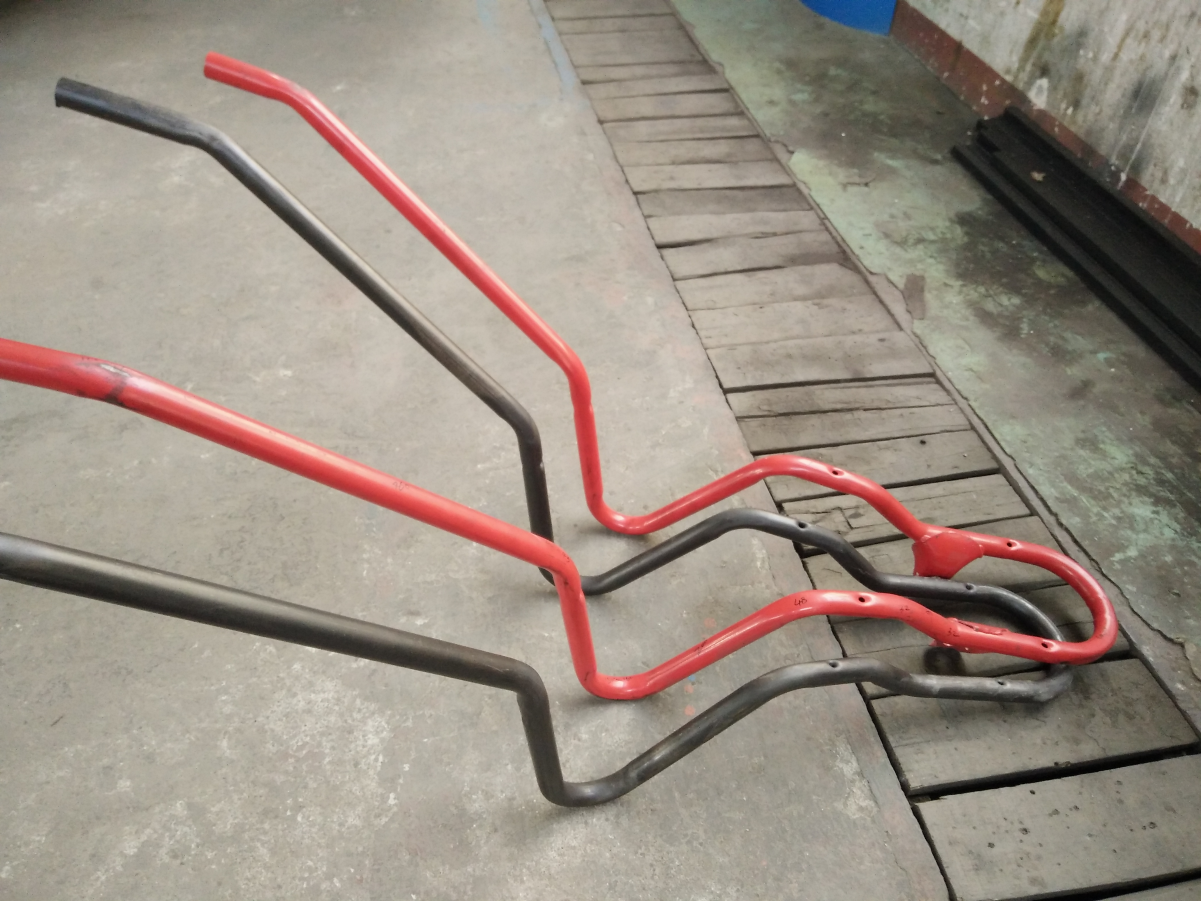

Amostras de dobra

图片 2

Amostras de ferramentas

图片 2
