Característica da Máquina

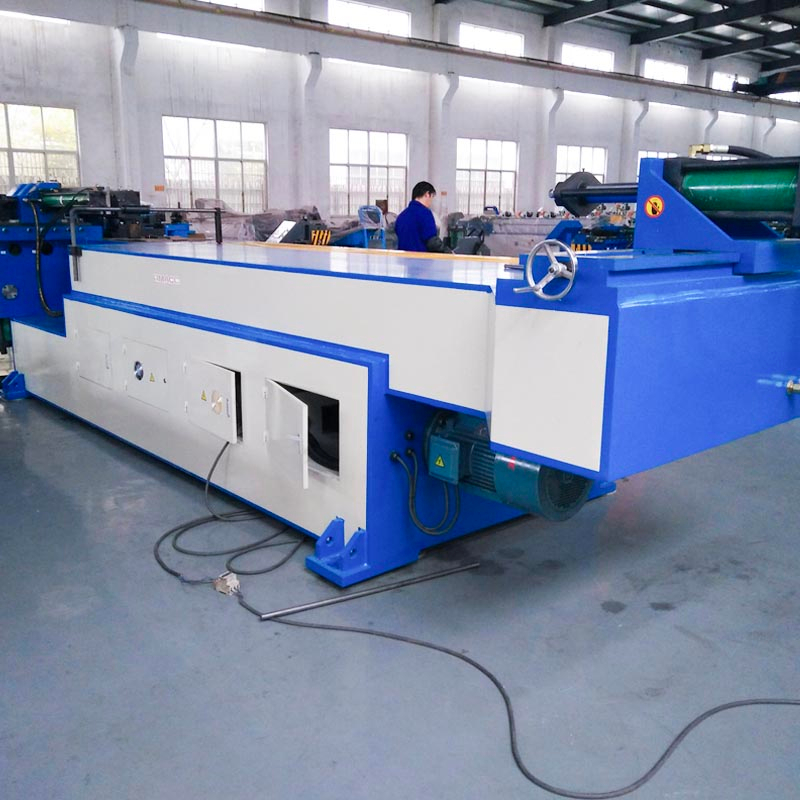

Comando totalmente hidráulico, controlado por PLC com tela de toque ou dobradeira de tubo de texto, equipado com dispositivos de fixação de tubo, molde de guia, mandril, resistente a vincos, empurrar auxiliar, dobrar tubo e assim por diante. Sob operação hidráulica, esta máquina de dobrar tubos européia profissional, econômica e de alta velocidade pode dobrar várias dimensões, tanto tubos de metal de forma normal quanto anormal e ângulos de dobra são controlados por codificador importado de alta precisão que garante alta precisão desta máquina.
Parâmetro Técnico Principal
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | 168 * 18 |
Aço inoxidável | milímetros | 168 * 12 |
Tubo redondo recozido de liga leve | milímetros | 168 * 20 |
Tubo quadrado de aço macio | milímetros | 150 * 150 * 12 |
Tubo retangular de aço suave | milímetros | 155 * 145 * 12 |
Barra sólida redonda de aço suave | milímetros | 95 |
Barra sólida quadrada de aço suave | milímetros | 85 * 85 |
Min. raio de curvatura | milímetros | 60 |
Máx. Raio de curvatura (padrão) | milímetros | 750 |
Saliência da cabeça (no centro de flexão) | milímetros | 718 |
Altura da cabeça (no centro de flexão) | milímetros | 880 |
Altura do centro de flexão (do chão) | milímetros | 1180 |
Máx. Ângulo de Flexão | ° | 190 ° |
Por meio da distância efetiva | milímetros | 5600 |
Velocidade de dobra (máx.) | ° / s | 8 |
Precisão do ângulo de curvatura | ° | ± 0,10 |
Potência do motor do sistema | KW | 22 |
Volume da bomba hidráulica | L | 56 |
Máx. Pressão | Mpa | 16 |
L * W * H (Dimensão da embalagem) | milímetros | 7200 * 2200 * 1450 |
Peso da Máquina | T | 14 |
Configuração do Sistema de Controle Hidráulico e Eletrônico
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens （Beide） ou Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken （Importado） |
Cilindro | Shanghai Qifan |
Tela sensível ao toque | Taiwan Weinview （Importado) |
PLC | Japão Mitsubishi （Importado） |
Controlador de ângulo | Japão Nemicon （Importado） |
Trocar energia | Taiwan Mingwei |
Contator | SCHNEIDER alemão （importado) |
Transformador | Wuxi Xinyu |
Amostras de dobra
Amostras de ferramentas
