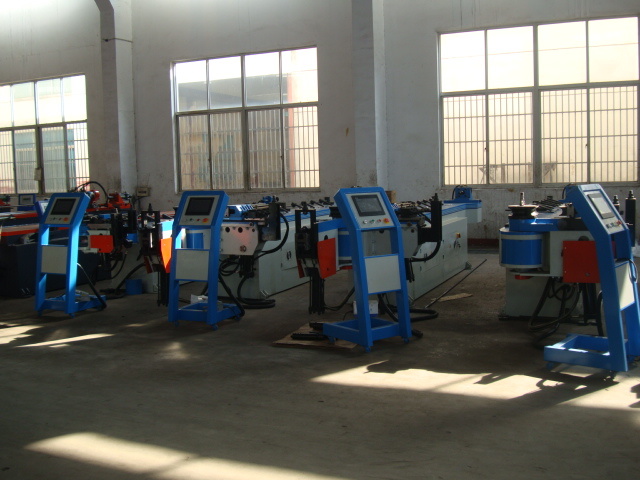

Visão geral do dobrador de tubo mandril de 76 mm

Esta máquina atende oficinas que produzem componentes tubulares de aço carbono, aço inoxidável e ligas de aço. Seu sistema de mandril suporta a parede interna do tubo durante a curvatura, o que reduz a ovalização e o enrugamento em trabalhos com raios estreitos. O raio de curvatura mínimo é de 30 mm e o máximo é de 350 mm, cobrindo as geometrias de peças tubulares mais comuns. A cabeça de dobra gira até 190° e a distância efetiva de passagem de 3.000 mm permite que tubos longos sejam alimentados através da máquina.

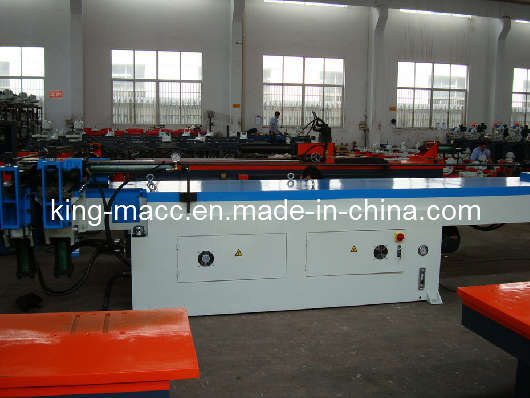

Principais recursos do dobrador de tubo de mandril GM-SB-76NCB

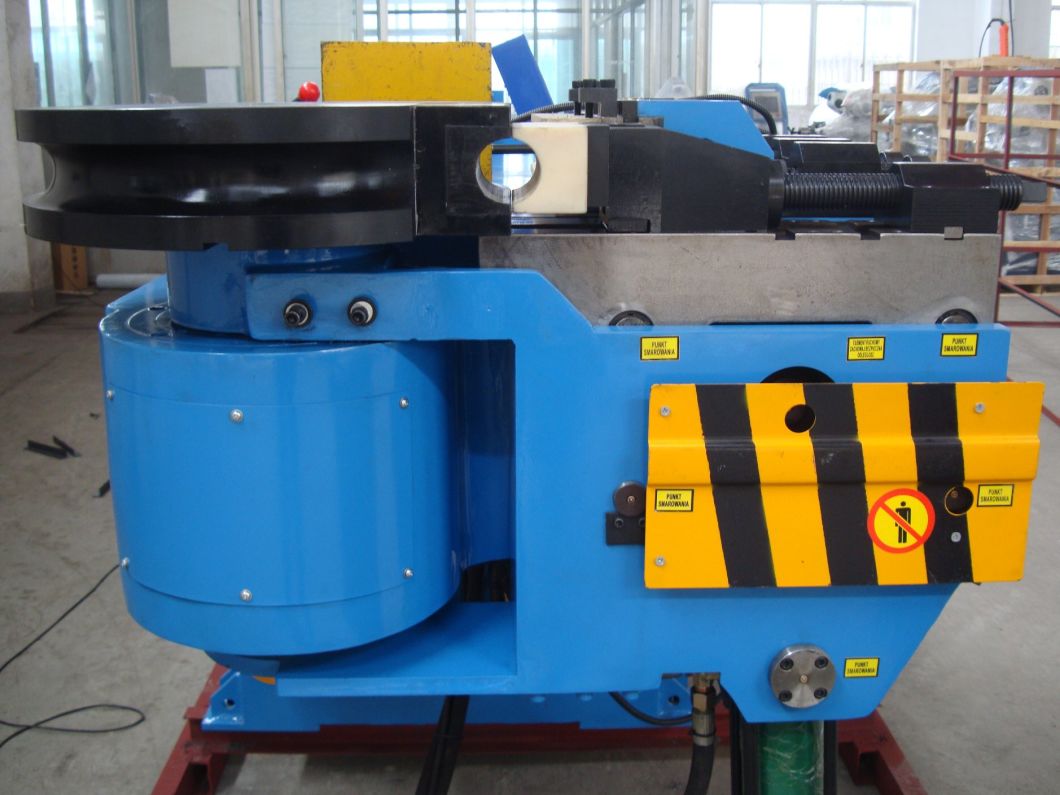

Acionamento e fixação totalmente hidráulico

Todos os movimentos primários – fixação, matriz de pressão, mandril e braço dobrado – são acionados hidraulicamente. O motor do sistema tem potência nominal de 7,5 kW, a bomba de óleo fornece 25 L e a pressão máxima do sistema atinge 16 MPa. A atuação hidráulica fornece torque consistente em todo o arco de curvatura, o que ajuda a manter o desbaste uniforme da parede em tubos de aço de parede espessa.

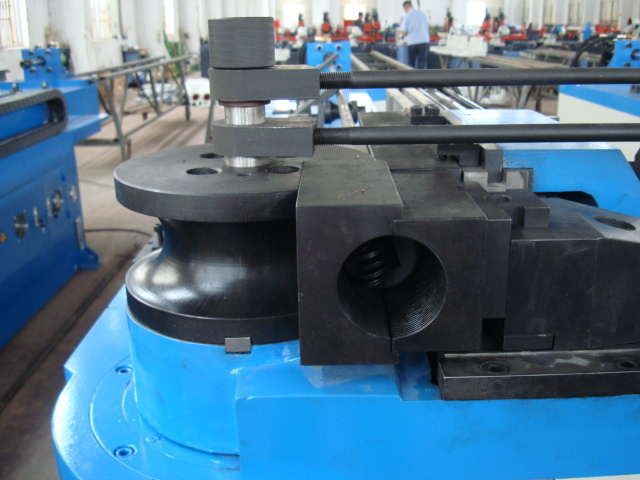

Mandril, Matriz Wiper e Booster Push

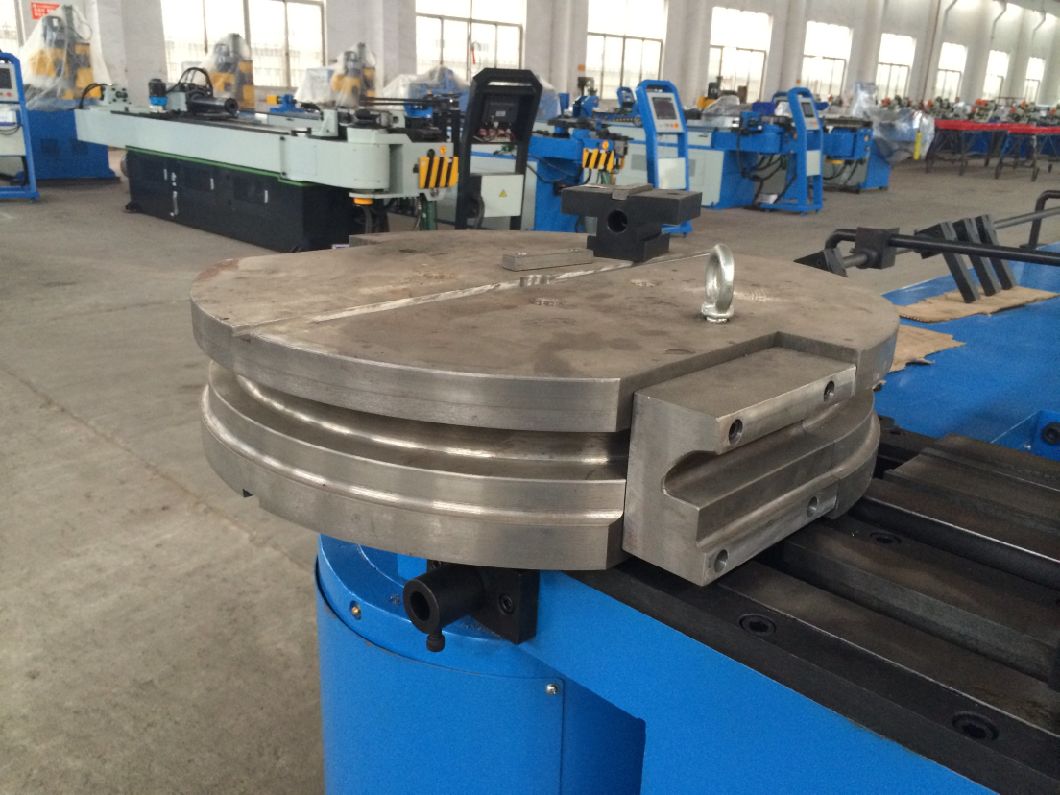

A haste do mandril é combinada com uma matriz alisadora (resistente a vincos) e um mecanismo de impulso auxiliar. O mandril segue o tubo através da zona de curvatura, a matriz alisadora suporta o raio externo e o reforço empurra o material em direção ao ponto de curvatura. Juntos, esses componentes reduzem enrugamentos, achatamentos e rachaduras em curvas com raios estreitos em aço de paredes espessas.

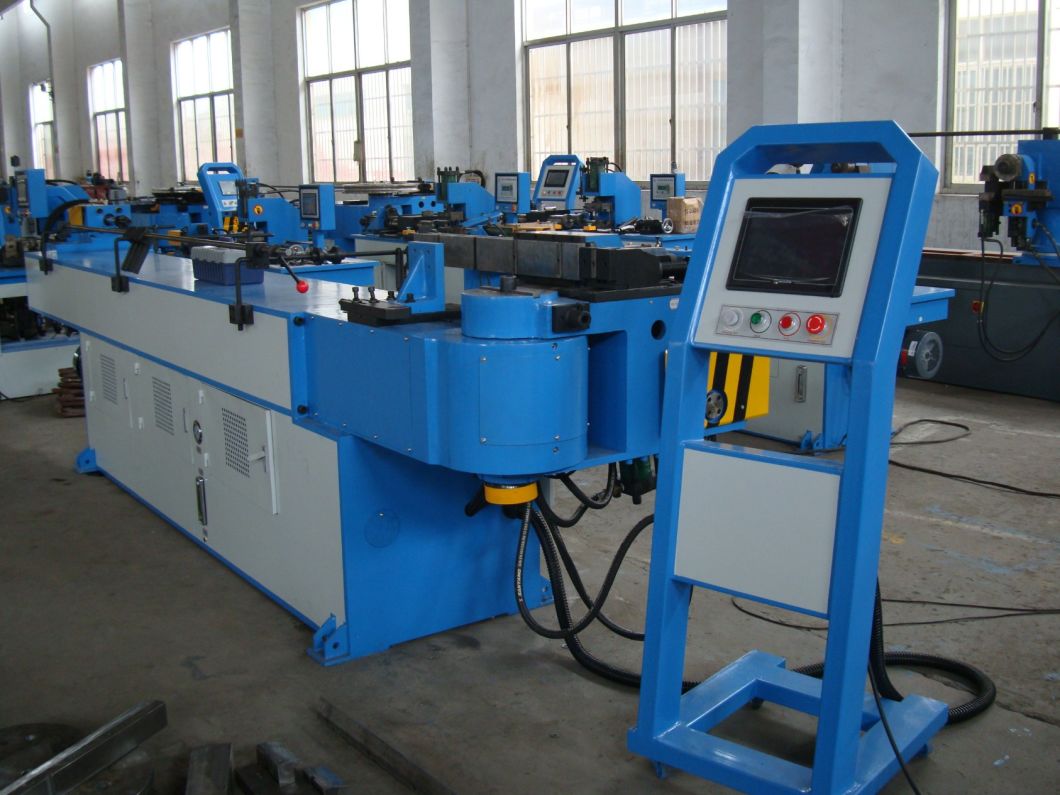

Controle PLC com Feedback do Encoder

O ângulo de curvatura é controlado por um codificador importado de alta precisão e um PLC com tela sensível ao toque ou interface de texto. O codificador envia o ângulo de curvatura real de volta ao controlador, que corrige o desvio hidráulico e mantém a repetibilidade em ±0,10°. A velocidade de dobra é definida em 30° por segundo. Os operadores podem armazenar programas de dobra e alternar entre diâmetros de tubos alterando o conjunto de ferramentas.

Especificações Técnicas do Dobrador de Tubo Mandril 76mm

A tabela abaixo lista os parâmetros da máquina fornecidos pelo fabricante.

Aplicações do dobrador de tubo mandril para processamento de aço

O GM-SB-76NCB é utilizado na produção de tubos de escape, gaiolas de proteção, estruturas de móveis, componentes de andaimes, tubos de máquinas agrícolas e peças tubulares estruturais. Ele dobra perfis redondos padrão e formatos não redondos selecionados quando equipado com ferramentas correspondentes. A distância efetiva de 3.000 mm suporta peças de trabalho longas, como conjuntos de escapamentos de caminhões e seções de corrimãos.

Garantia de qualidade e suporte pós-venda para o dobrador de tubo mandril de 76 mm

A máquina é fabricada sob um sistema de gestão de qualidade ISO 9001 e é fornecida com documentação CE. Cada unidade é testada sob carga antes do envio. O fabricante oferece garantia de 2 anos, fornecimento de peças de reposição e suporte técnico remoto. Orientações de instalação e treinamento do operador podem ser providenciados mediante solicitação.

Perguntas frequentes sobre o dobrador de tubo mandril de 76 mm

Qual é a capacidade máxima de flexão da máquina?

A capacidade máxima de curvatura é de 76 mm de diâmetro externo por 5 mm de espessura de parede para tubos redondos de aço. A capacidade varia com a resistência ao escoamento do material e o raio de curvatura; tubos de parede mais fina ou de menor resistência podem ser dobrados em diâmetros maiores com ferramentas apropriadas.

Quais materiais o GM-SB-76NCB pode dobrar?

A máquina foi projetada principalmente para tubos de aço carbono, aço inoxidável e ligas de aço. Ele também pode processar cobre, alumínio e outros metais dúcteis quando a ferramenta e o mandril são adequados ao material.

Qual é o raio de curvatura mínimo?

O raio de curvatura mínimo é de 30 mm, medido até a linha central do tubo, e o máximo é de 350 mm. Curvas de raio estreito abaixo de aproximadamente 1,5 vezes o diâmetro do tubo exigem que o mandril e a matriz alisadora estejam acoplados.

A máquina inclui mandril?

Sim, o sistema de mandril, a matriz de fixação, a matriz guia, a matriz anti-rugas (limpador) e o mecanismo de impulso auxiliar estão incluídos como padrão. As ferramentas para diâmetros de tubo específicos são encomendadas separadamente para atender aos requisitos de produção.
