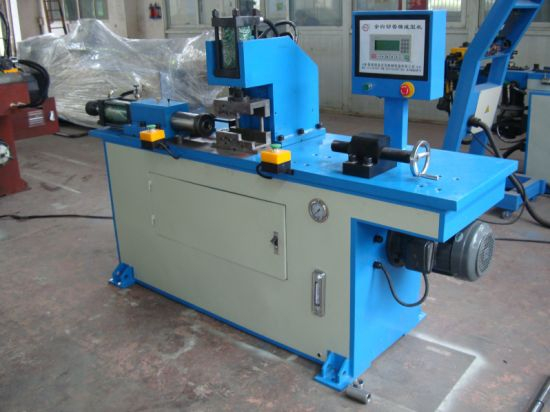

A máquina formadora de extremidade GM-38 é um tipo de máquina totalmente automática de alta eficiência. É controlado por petróleo e eletricidade ao mesmo tempo. Pode reduzir, ampliar ou embotar tubos. As formas processadas incluem seção côncavo-convexa, longa, plana, quadrada, ampliada, inclinada, em forma de V, fenda aberta e outras. De acordo com a escolha do cliente, a matriz pode ser trocada.
1. Construção
Cama utilizada peças de soldagem, importação de sistemas hidráulicos e controle elétrico de três tecidos para completar. As peças elétricas e hidráulicas são importadas.
2. Princípio de Design
É controlado por PLC, acionado por hidráulico. É simples trocar as matrizes.
3. Desempenho principal.
Adota controle PLC. É simples de operar, com precisão constante, alta velocidade e função completa.
5. Configuração
A) Os sistemas hidráulicos são importados
Motor hidráulico: Fabricado em Taiwan
Bomba hidráulica: Fabricada em Taiwan
Válvula hidráulica: Fabricada em Taiwan
Placa de passagem de óleo: Fabricada em Taiwan
Cilindro de óleo: Fabricado em Taiwan
Tubo de aço laminado de camada dupla usado legitimamente importado de Taiwan
B) Peças eletrônicas
Interruptor de botão: Fabricado em Taiwan
Interruptores fotoelétricos e elétricos: fabricados em Taiwan
PLC: Fabricado em Taiwan
| Principais parâmetros técnicos | unidade | GM-DB-38B |
| Capacidade máxima de curvatura de tubos | milímetros | 38×2 |
| Região do raio de curvatura | milímetros | 38~220 |
| Região máxima do ângulo de flexão | ° | 185° |
| Distância central da cabeça dupla | milímetros | 170-1450 |
| Potência do motor principal | kw | 4 |
| Velocidade de flexão | °/seg | 50 |
| Produtividade do fluxo de óleo da bomba | L | 17 |
| Pressão do sistema de óleo | mpa | 14 |
| Travessia de fixação | milímetros | 50 |
| Pedaços de dobra única | pedaço | 3 |
| Capacidade do tanque de óleo | L | 120 |
| Dimensão da máquina | milímetros | 2700×900×1350 |
| Peso da máquina | kg | 2200 |
