| Quantidade: | |
|---|---|
GM-168CNC-2A-1S
GMACC
8462219000

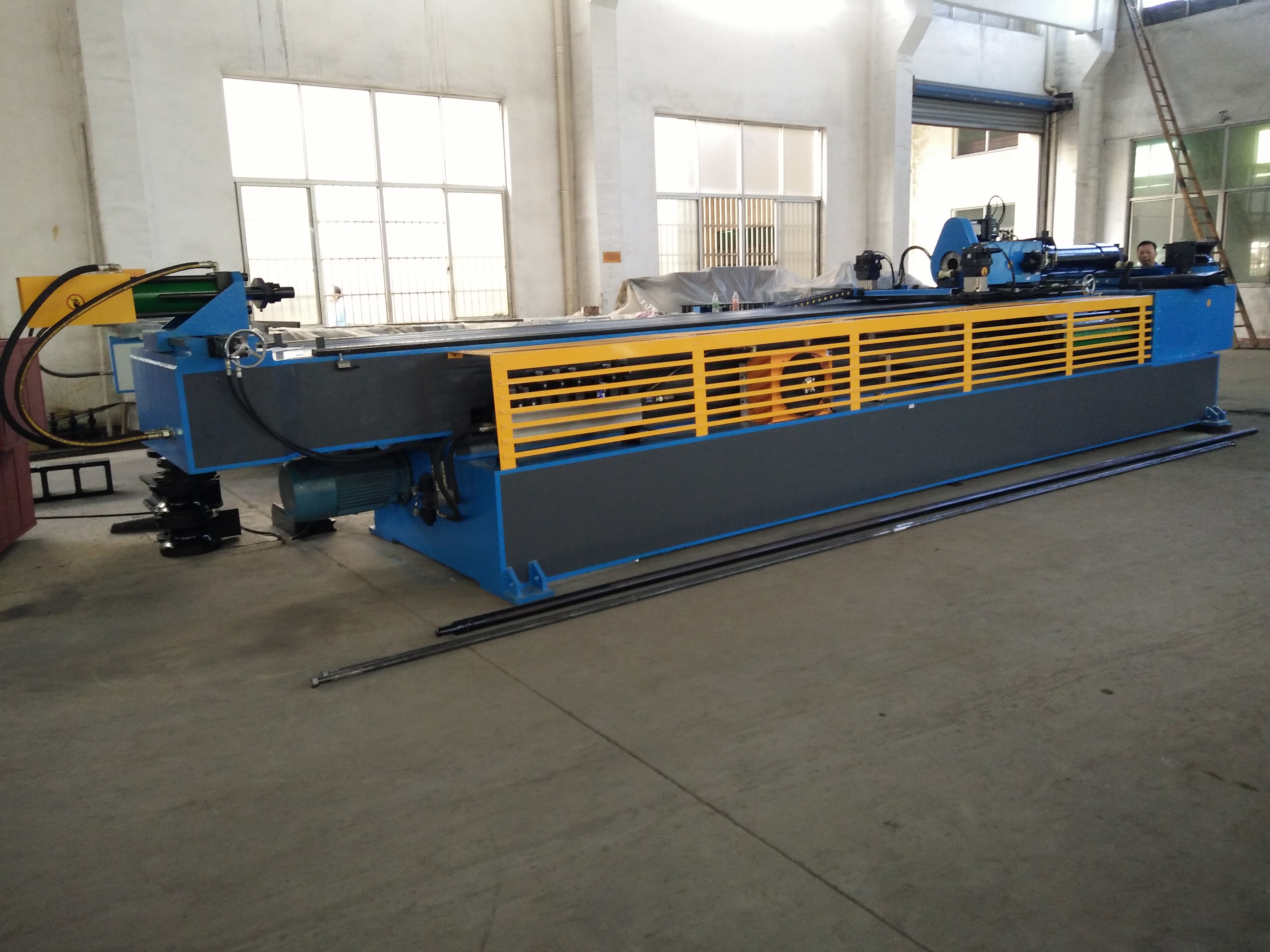

Característica da máquina
Somos uma joint venture sino-italiana, estabelecida há mais de 20 anos, fazemos negócios nacionais e estrangeiros, temos agentes em muitos países, como México, Polônia, Vietnã, etc.
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | φ168*16 |
Aço inoxidável | milímetros | φ168*10 |
Tubo redondo recozido de liga leve | milímetros | φ168*22 |
Tubo quadrado de aço macio | milímetros | 150*150*10 |
Tubo retangular de aço macio | milímetros | 155*150*10 |
Barra sólida redonda de aço macio | milímetros | Φ90 |
Barra sólida quadrada de aço macio | milímetros | 85*85 |
Min. raio de curvatura | milímetros | 60 |
Máx. Raio de curvatura (padrão) | milímetros | 700 |
Saliência da cabeça (no centro de flexão) | milímetros | 720 |
Altura da cabeça (no centro de flexão) | milímetros | 996 |
Altura do centro de flexão (do chão) | milímetros | 1200 |
Máx. passagem da barra dentro do posicionador POB | milímetros | 100 |
Curso ajustável de fixação | milímetros | 0-198 |
Curso ajustável de ombro | milímetros | 600 |
Curso ajustável de retração do mandril | milímetros | 0-260 |
Máx. Ângulo de flexão | ° | 190° |
Ordistância efetiva | milímetros | 5600 |
Velocidade de flexão (máx.) | °/seg | 8 |
Máx. velocidade de rotação (eixo Z) | °/seg | 80 |
Máx. velocidade de mudança (eixo X.) | mm/s | 300 |
Precisão do ângulo de curvatura | ° | ±0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ±0,10 |
Precisão de mudança - eixo X | milímetros | ±0,10 |
Potência do Servo Motor de Rotação | KW | 3.5 |
Alimentação do Servo Motor | KW | 1,5(2) |
Motor do sistema Poder | KW | 22 |
Hidráulico Bombear Volume | L | 76 |
Máx. Pressão | MPa | 16 |
L*W*H (Dimensão da Embalagem) | milímetros | 7200*2200*1450 |
Peso da máquina | T | CERCA DE 14 |
Nome | Fabricante |
Motor Hidráulico | Alemanha Siemens（BEIDE）/Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken (importado) |
Placa de óleo | Taiwan Shanghong （Importado） |
Cilindro | Xangai Qifan |
Tela sensível ao toque | Taiwan Weinview（Importado) |
CLP | Japão Mitsubishi（Importado） |
Controlador de ângulo | Japão Nemicon（Importado） |
Trocar energia | Taiwan Ming Wei |
Contator | SCHNEIDER |
Outras peças elétricas | SCHNEIDER alemão, Omron, Taiwan SHILIN (Importado) |
P: E quanto ao seu serviço?
UM: Antes do serviço de vendas:
1. Ajudaremos nosso cliente a confirmar o direito máquina modelo de acordo com as informações do tubo oferecidas.
2. Bem-vindo ao visitar nossa fábrica para ver nossa máquina e nossa oficina antes de fazer um pedido.
B: Serviço pós-venda:
1. Fornecemos livro manual, instalação detalhada da máquina, vídeo de comissionamento para ajudá-lo corretamente operar a máquina. Se você precisar nosso engenheiro para Vá para seu fábrica para instalação de máquinas, passagens aéreas, comida, hotel, transporte local deveriad esteja ao seu
conta.
2. Se houver algum problema na máquina, nosso engenheiro resolverá para você primeiro através do computador, a maioria dos problemas pode ser resolvida trocando peças, se não puder, nosso engenheiro pode ir à sua fábrica para resolver para você, temos engenheiros experientes especialmente para o mercado externo.
Para peças mecânicas, que foram feitas por nós mesmos, temos bastante em nosso estoque, se precisar, podemos enviar imediatamente por correio.
Para peças eletrônicas, todos nós usamos marcas famosas, que você pode comprar facilmente ao seu lado.
Parâmetro Técnico Principal
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | ￠76*3 |
Min. raio de curvatura | milímetros | 30 |
Máx. Raio de curvatura (padrão) | milímetros | 350 |
Saliência da cabeça (no centro de flexão) | milímetros | 600 |
Altura da cabeça (no centro de flexão) | milímetros | 580 |
Altura do centro de flexão (do chão) | milímetros | 1060 |
Máx. passagem da barra dentro do posicionador POB | milímetros | 50 |
Curso ajustável de fixação | milímetros | 0-136 |
Curso ajustável de ombro | milímetros | 300 |
Curso ajustável de retração do mandril | milímetros | 0-136 |
Máx. Ângulo de flexão | ° | 190° |
Através da distância efetiva | milímetros | 3800 |
Velocidade de flexão (máx.) | °/seg | 110 |
Máx. velocidade de rotação (eixo Z) | °/seg | 160 |
Máx. velocidade de alimentação (eixo X.) | mm/s | 800 |
Precisão do ângulo de curvatura | ° | ±0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ±0,10 |
Precisão de mudança - eixo X | milímetros | ±0,10 |
Potência do Servo Motor de Dobra | KW | 7 |
Potência do Servo Motor de Rotação | KW | 1 |
Potência do Servo Motor de Alimentação | KW | 3 |
Motor do sistema Poder | KW | 5.5 |
Bomba Hidráulica Volume | L | 19 |
Máx. Pressão | MPa | 16 |
L*W*H (Dimensão da Embalagem) | milímetros | 5000*1200*1350 |
Peso da máquina | T | CERCA DE 3,8 |
Configuração do Sistema de Controle Hidráulico e Eletrônico
Nome | Fabricante |
Motor Hidráulico | Alemanha Siemens （Beide） ou Runmali |
Bomba Hidráulica | Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken (importado) |
Placa de óleo | Taiwan Shanghong （Importado） |
Cilindro | Xangai Qifan |
Tubo de óleo | Zhejiang |
Tela sensível ao toque | Weinview de Taiwan (importado) |
CLP | Japão Mitsubishi（Importado） |
Servomotor | Japão Mitsubishi（Importado） |
Controlador de ângulo | Japão Nemicon（Importado） |
Trocar energia | MINGWEI Taiwan |
Contator | Schneider |
Amostras de ferramentas
