Descrição do produto
Acionamento totalmente hidráulico, controlado por PLC com tela sensível ao toque ou máquina dobradeira de tubo de texto, equipado com dispositivos de fixação de tubo, molde guia, mandril, resistente a vincos, empurrar auxiliar, dobrar tubos e assim por diante. Sob operação hidráulica, esta máquina curvadora de tubos europeia profissional, de alta velocidade e econômica pode dobrar tubos metálicos de várias dimensões, tanto normais quanto anormais, e os ângulos de curvatura são controlados por um codificador importado de alta precisão que garante alta precisão desta máquina.
| Nome | Unidade | Parâmetro |
| Tubo redondo de aço macio | milímetros | 63*4 |
| Aço inoxidável | milímetros | 63*3 |
| Tubo redondo recozido de liga leve | milímetros | 63*6 |
| Tubo quadrado de aço macio | milímetros | 50*50*3 |
| Tubo retangular de aço macio | milímetros | 50*45*3 |
| Barra sólida redonda de aço macio | milímetros | 30 |
| Barra sólida quadrada de aço macio | milímetros | 25*25 |
| Min. raio de curvatura | milímetros | 25 |
| Máx. Raio de curvatura (padrão) | milímetros | 300 |
| Saliência da cabeça (no centro de flexão) | milímetros | 760 |
| Altura do centro do molde | milímetros | 60 |
| Altura do centro de flexão (do chão) | milímetros | 1016 |
| Máx. Ângulo de flexão | ° | 190° |
| Através da distância efetiva | milímetros | 3500 |
| Velocidade de flexão (máx.) | °/seg | 30 |
| Precisão do ângulo de curvatura | ° | ±0,10 |
| Potência do motor do sistema | KW | 5.5 |
| Volume da bomba hidráulica | L | 19 |
| Máx. Pressão | MPa | 16 |
| L*W*H (Dimensão da Embalagem) | milímetros | 4500*1200*1350 |
| Peso da máquina | T | Cerca de 3,0 |
Configuração do Sistema de Controle Hidráulico e Eletrônico
| Nome | Fabricante |
| Motor Hidráulico | Alemanha Siemens(Beide)ou Runmali |
| Bomba Hidráulica | Wuxi Tuoli |
| Válvula Hidráulica | Japão Yuken(Importado) |
| Placa de óleo | Taiwan Shanghong (Importado) |
| Cilindro | Xangai Qifan |
| Tela sensível ao toque | Weinview de Taiwan(Importado) |
| CLP | Japão Mitsubishi(Importado) |
| Controlador de ângulo | Japão Nemicon(Importado) |
| Trocar energia | Taiwan Ming Wei |
| Contator | Schneider |

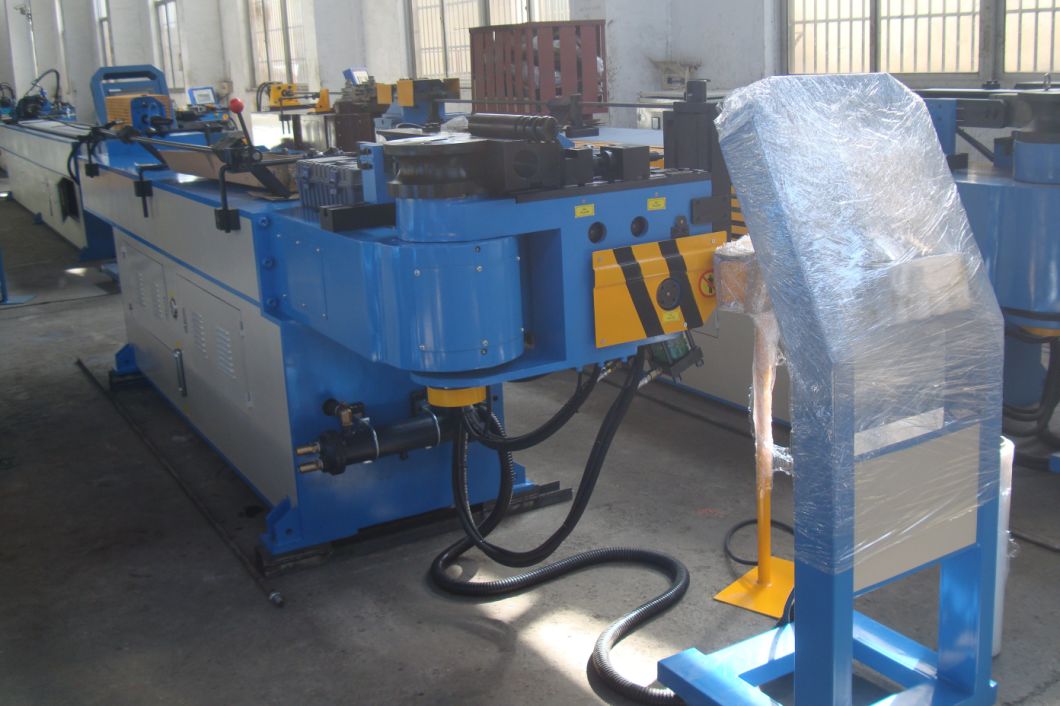

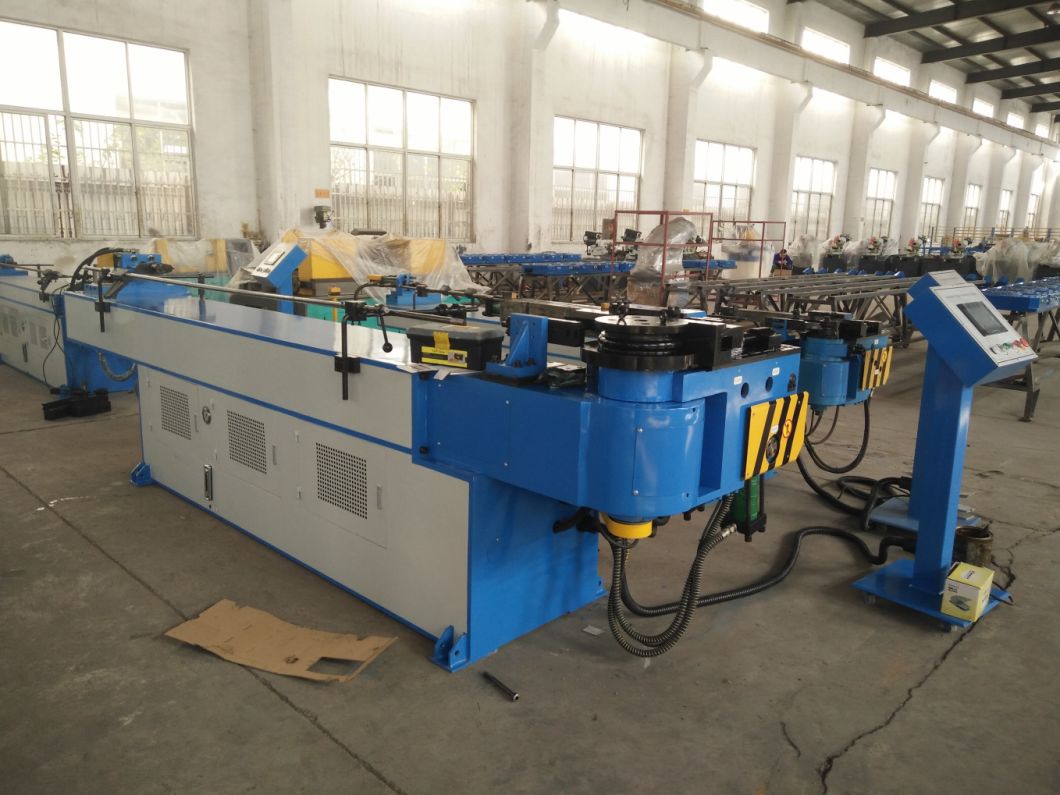

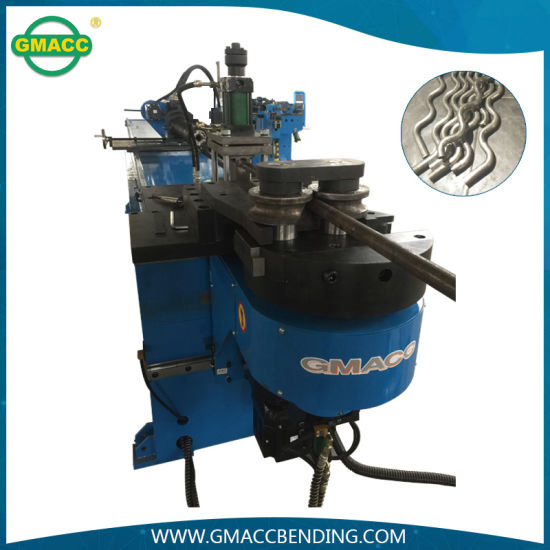

MODELO: GM-SB-63NCB (foto da máquina apenas para sua referência)
Matriz de Dobra Molde de braçadeira Matriz de Pressão

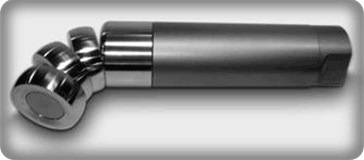

Mandril Matriz do limpador (opcional)

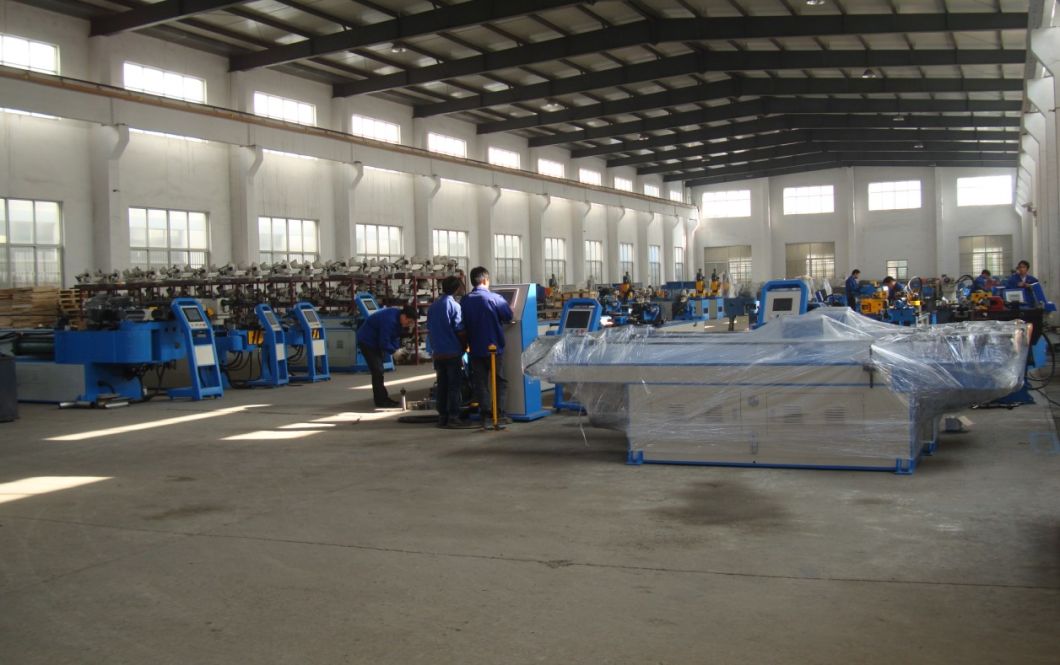

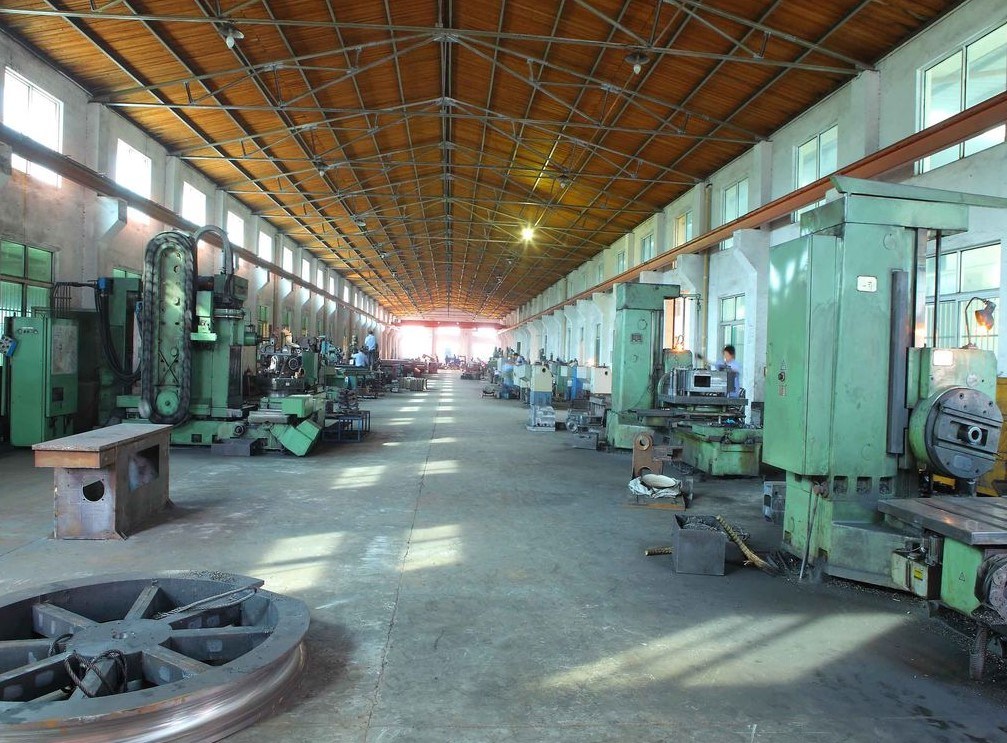

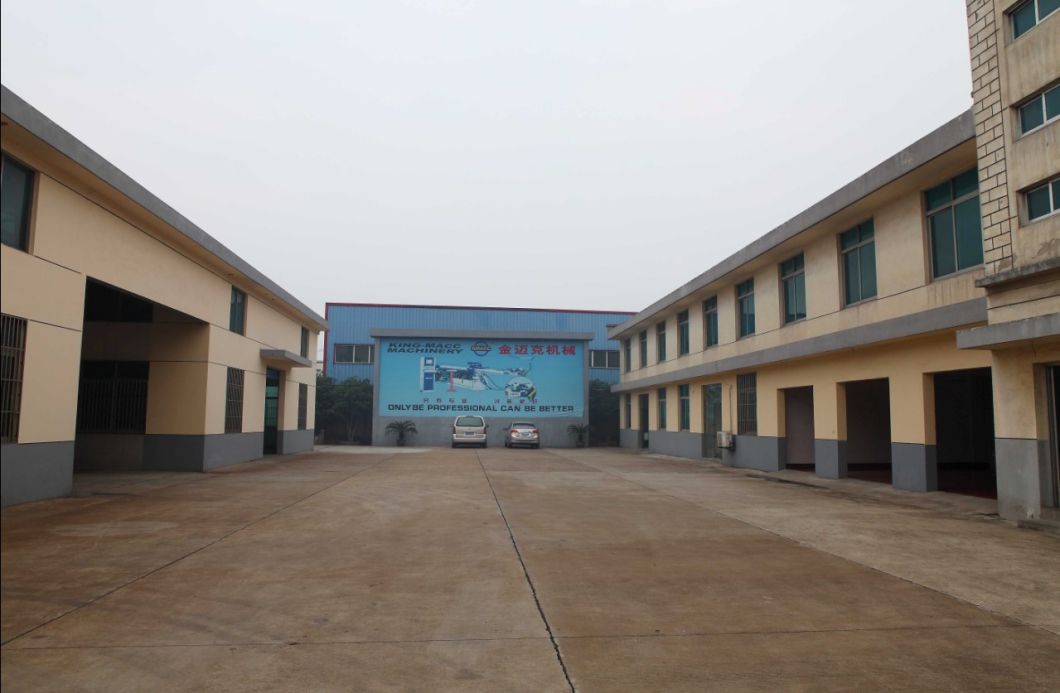

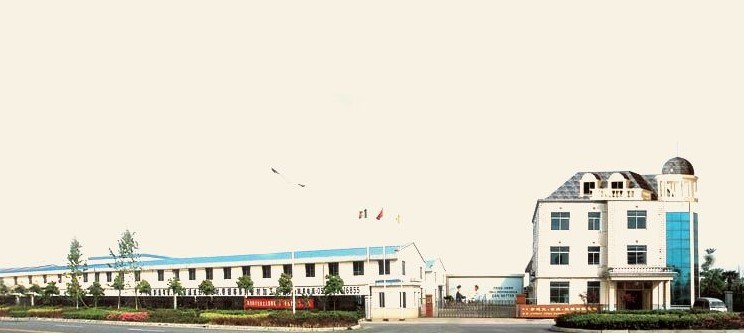

Fotos da empresa
