Máquina curvadora pneumática de tubo de 3 eixos pequeno

Status de disponibilidade:
Quantidade:
  • GM-114CNC

  • GMACC

  • 8462219000

Descrição do produto

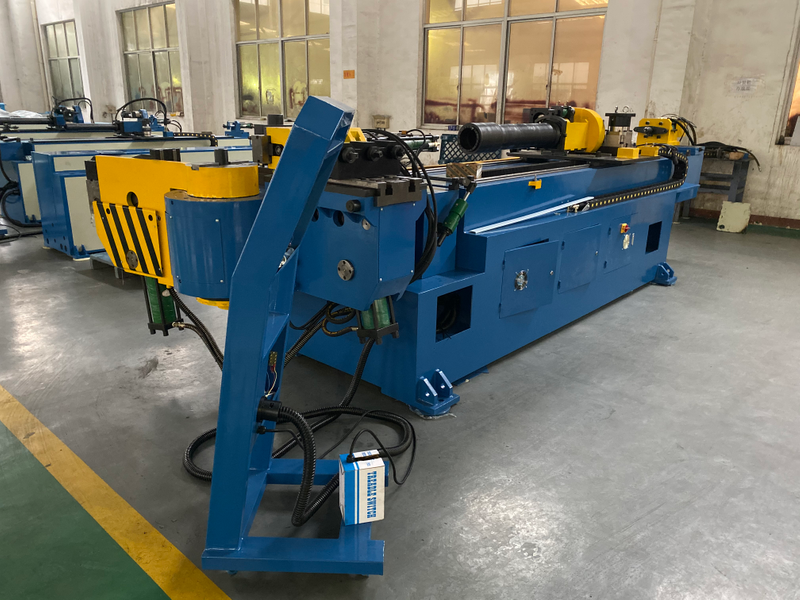

Máquina curvadora de tubo de 3 eixos GM-114CNC


ØCaracterística da Máquina

A série foi adaptada em particular aos requisitos do mercado profissional mundial. Todas as peças, estrutura e caracteres são semelhantes ao padrão da engenharia mecânica da Europa. Nossa experiência profissional e planos de desenhos para Elétrica, Eletrônica, Hidráulica e mecânica de empresas conhecidas trazem a atualização dos sistemas das máquinas para um desempenho preciso e atraente.

GM-SB-A máquina curvadora de tubo de cabeça única com controle numérico da série CNC é o produto da combinação com nossa tecnologia e tecnologia italiana avançada, integrada com máquina, hidráulica e eletricidade. Esta série adota o painel operacional com tela de toque VDU, que pode inserir, armazenar e exibir vários dados e pedidos de dobra. Y, B, C três coordenadas de movimento sob controle de precisão por computador industrial podem realizar mandril totalmente automático ativado ou desativado de dobra rápida, máquina CNC também com funções avançadas, como compensação de flexão de mola de retorno de componentes, alarme de auto diagnóstico de erros, armazenamento de memória depois de desligar, tecnologia avançada, alta confiabilidade de automação, design integrado fazem da máquina dobradeira CNC a máquina de processamento de tubos de primeira classe no mundo.

Parâmetro Técnico Principal

Nome

Unidade

Parâmetro

Tubo redondo de aço macio

milímetros

114 * 8

Aço inoxidável

milímetros

114 *6

Tubo redondo recozido de liga leve

milímetros

114 * 10

Tubo quadrado de aço macio

milímetros

90 * 90 * 6

Tubo retangular de aço suave

milímetros

90 * 85 * 6

Barra sólida redonda de aço suave

milímetros

55

Barra sólida quadrada de aço suave

milímetros

50 * 50

Min. raio de curvatura

milímetros

40

Máx. Raio de curvatura (padrão)

milímetros

450

Saliência da cabeça (no centro de flexão)

milímetros

500

Altura da cabeça (no centro de flexão)

milímetros

720

Altura do centro de flexão (do chão)

milímetros

1235

Máx. passagem da barra dentro do P.O.B. posicionador

milímetros

70

Curso de fixação ajustável

milímetros

0-150

Curso ajustável de ombro

milímetros

500

Curso ajustável de retração do mandril

milímetros

0-200

Máx. Ângulo de Flexão

°

190 °

ºrdistância efetiva

milímetros

4200

Velocidade de dobra (máx.)

° / s

20

Máx. velocidade de rotação (eixo Z)

° / s

160

Máx. velocidade de deslocamento (eixo X.)

mm / s

500

Precisão do ângulo de curvatura

°

± 0,10

Precisão do ângulo de rotação - eixo Z

°

± 0,10

Mudança de precisão - eixo X

milímetros

± 0,10

Motor do sistemaPoder

KW

15

HidráulicoBombear Volume

L

45

Máx. Pressão

Mpa

16

L * W * H (Dimensão da embalagem)

milímetros

5200 * 1350 * 1250

Peso da Máquina

T

55

ØConfiguração do Sistema de Controle Hidráulico e Eletrônico

Nome

Fabricante

Motor hidráulico

Alemanha Siemens (BEIDE) ou Runmali

Bomba Hidráulica

Wuxi Tuoli

Válvula Hidráulica

Japão Yuken (Importado)

Oil way Board

Taiwan ShanghongImportado

Cilindro

XangaiQifan

Tela sensível ao toque

TaiwanWeinviewImportado)

PLC

Japão Mitsubishi (Importado)

Controlador de ângulo

Japão Nemicon (Importado)

Trocar energia

Taiwan Mingwei

Contator

SCHNEIDER alemão

Transformador

Wuxi Xinyu
