Dobrador de tubo metálico mandril GM-SB-168NCB

Acionamento totalmente hidráulico, controlado por PLC com tela sensível ao toque ou máquina dobradeira de tubo de texto, equipado com dispositivos de fixação de tubo, molde guia, mandril, resistente a vincos, empurrar auxiliar, dobrar tubos e assim por diante. Sob operação hidráulica, esta máquina curvadora de tubos europeia profissional, de alta velocidade e econômica pode dobrar tubos metálicos de várias dimensões, tanto normais quanto anormais, e os ângulos de curvatura são controlados por um codificador importado de alta precisão que garante alta precisão desta máquina.
Status de disponibilidade:
Quantidade:
  • GM-168NCB

  • GMACC

  • 8462219000

Característica da máquina

Máquina curvadora de tubo metálico mandril GM-SB-168NCB


Ø  Parâmetro Técnico Principal

Nome

Unidade

 Parâmetro

Tubo redondo de aço macio

milímetros

168*18

Aço inoxidável

milímetros

168*12

Tubo redondo recozido de liga leve

milímetros

168*20

Tubo quadrado de aço macio

milímetros

150*150*12

Tubo retangular de aço macio

milímetros

155*145*12

Barra sólida redonda de aço macio

milímetros

95

Barra sólida quadrada de aço macio

milímetros

85*85

Min. raio de curvatura

milímetros

60

Máx. Raio de curvatura (padrão)

milímetros

750

Saliência da cabeça (no centro de flexão)

milímetros

718

Altura da cabeça (no centro de flexão)

milímetros

880

Altura do centro de flexão (do chão)

milímetros

1180

Máx. Ângulo de flexão

°

190°

Ordistância efetiva

milímetros

5600

Velocidade de flexão (máx.)

°/seg

8

Precisão do ângulo de curvatura

°

±0,10

Motor do sistema  Poder

KW

22

Hidráulico Bombear  Volume

L

56

Máx. Pressão

MPa

16

L*W*H (Dimensão da Embalagem)

milímetros

7200*2200*1450

Peso da máquina

T

14



Configuração do Sistema de Controle Hidráulico e Eletrônico


Nome

Fabricante

Motor Hidráulico

Alemanha Siemens (Beide) ou Runmali

Bomba Hidráulica

Wuxi Tuoli

Válvula Hidráulica

Japão Yuken (importado)

Cilindro

Xangai Qifan

Tela sensível ao toque

Weinview de Taiwan (importado)

CLP

Japão Mitsubishi(Importado)

Controlador de ângulo

Japão Nemicon(Importado)

Trocar energia

Taiwan Ming Wei

Contator

SCHNEIDER alemão (importado)

Transformador

Wuxi Xinyu


P: E quanto ao seu  serviço?
      UM:  Antes do serviço de vendas:
               1. Ajudaremos nosso cliente a confirmar o direito máquina modelo de acordo com as informações do tubo oferecidas.
               2. Bem-vindo ao visitar nossa fábrica para ver nossa máquina  e nossa oficina  antes de fazer um pedido.

         B:  Serviço pós-venda:
         1. Fornecemos livro manual, instalação detalhada da máquina, vídeo de comissionamento para  ajudá-lo corretamente  operar a máquina. Se você precisar  nosso  engenheiro para  Vá para  seu  fábrica para instalação de máquinas, passagens aéreas, comida, hotel, transporte local deveriad  esteja ao seu
conta.
     2. Se houver algum problema na máquina, nosso engenheiro resolverá para você primeiro através do computador, a maioria dos problemas pode ser resolvida trocando peças, se não puder, nosso engenheiro pode ir à sua fábrica para resolver para você, temos engenheiros experientes especialmente para o mercado externo.
       Para peças mecânicas, que foram feitas por nós mesmos, temos bastante em nosso estoque, se precisar, podemos enviar imediatamente por correio.
       Para peças eletrônicas, todos nós usamos marcas famosas, que você pode comprar facilmente ao seu lado.

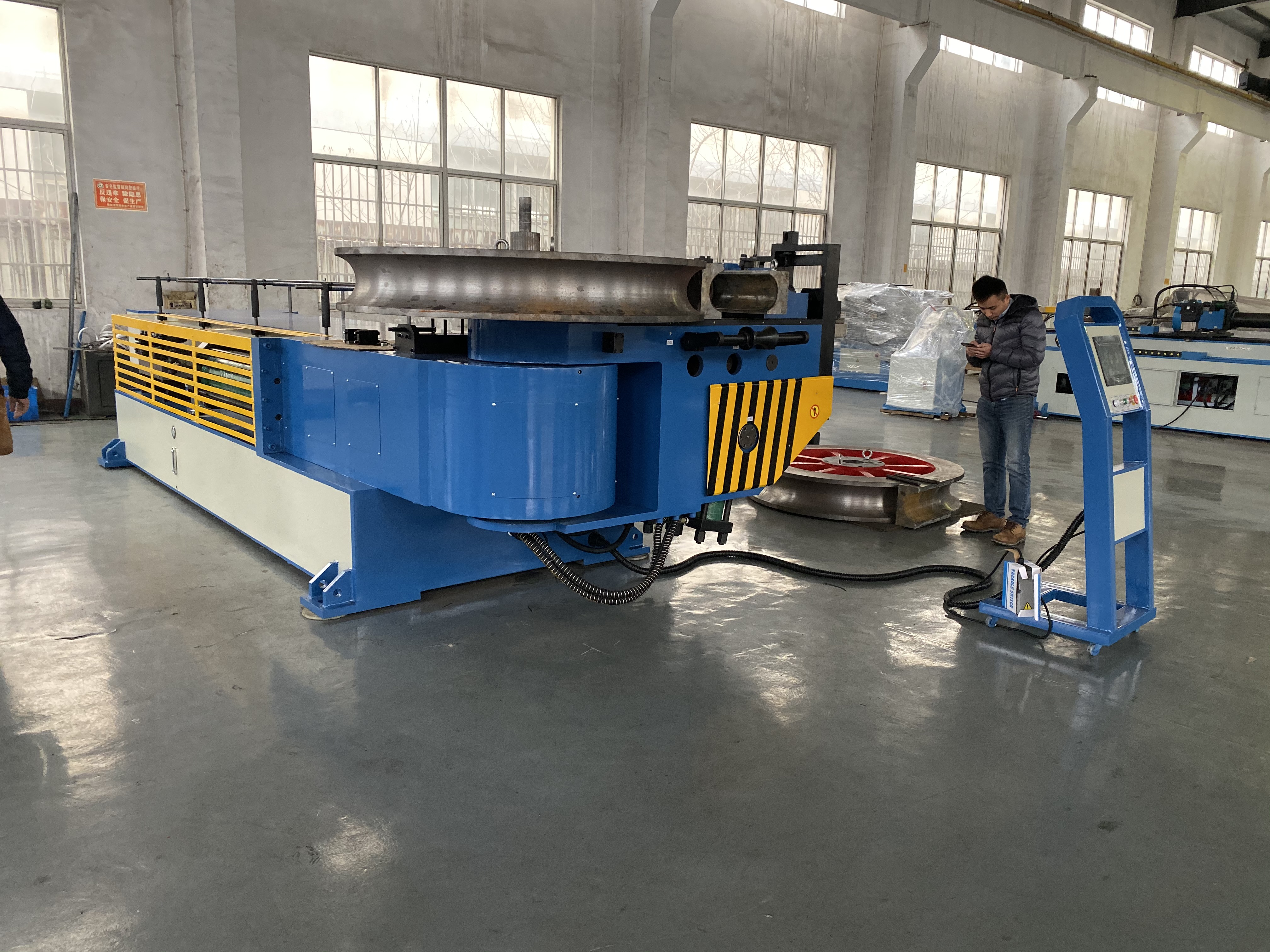

62A70DF4DEB60E130E974FD9AF2F9DAC

Parâmetro Técnico Principal

Nome

Unidade

Parâmetro

Tubo redondo de aço macio

milímetros

168*18

Aço inoxidável

milímetros

168*12

Tubo redondo recozido de liga leve

milímetros

168*20

Tubo quadrado de aço macio

milímetros

150*150*12

Tubo retangular de aço macio

milímetros

155*145*12

Barra sólida redonda de aço macio

milímetros

95

Barra sólida quadrada de aço macio

milímetros

85*85

Min. raio de curvatura

milímetros

60

Máx. Raio de curvatura (padrão)

milímetros

750

Saliência da cabeça (no centro de flexão)

milímetros

718

Altura da cabeça (no centro de flexão)

milímetros

880

Altura do centro de flexão (do chão)

milímetros

1180

Máx. Ângulo de flexão

°

190°

Através da distância efetiva

milímetros

5600

Velocidade de flexão (máx.)

°/seg

8

Precisão do ângulo de flexão

°

±0,10

Motor do sistema  Poder

KW

22

Bomba Hidráulica  Volume

L

56

Máx. Pressão

MPa

16

L*W*H (Dimensão da Embalagem)

milímetros

7200*2200*1450

Peso da máquina

T

14


Configuração do Sistema de Controle Hidráulico e Eletrônico

Nome

Fabricante

Motor Hidráulico

Alemanha Siemens (Beide) ou Runmali

Bomba Hidráulica

Wuxi Tuoli

Válvula Hidráulica

Japão Yuken (importado)

Cilindro

Xangai Qifan

Tela sensível ao toque

Weinview de Taiwan (importado)

CLP

Japão Mitsubishi(Importado)

Controlador de ângulo

Japão Nemicon(Importado)

Trocar energia

Taiwan Ming Wei

Contator

SCHNEIDER alemão (importado)

Transformador

Wuxi Xinyu


Dobrando Amostras

Foto 2

Amostras de ferramentas

Foto 2
