| Quantidade: | |
|---|---|
GM-140CNC
GMACC
8462219000
Característica da Máquina
A série foi adaptada em particular aos requisitos do mercado profissional mundial. Todas as peças, estrutura e caracteres são semelhantes ao padrão da engenharia mecânica da Europa. Nossa experiência profissional e planos de desenhos para Elétrica, Eletrônica, Hidráulica e mecânica de empresas conhecidas trazem a atualização dos sistemas das máquinas para um desempenho preciso e atraente.

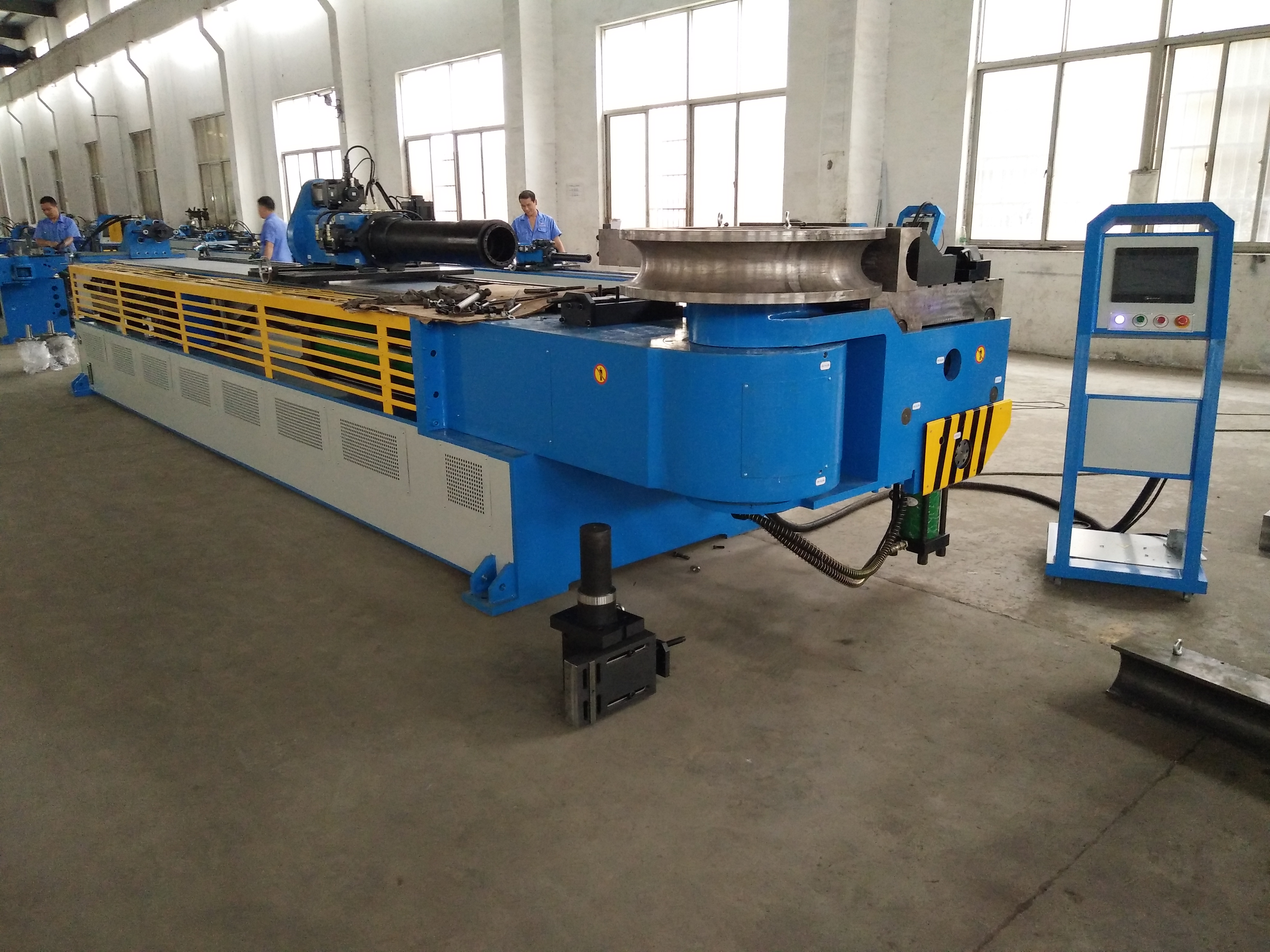

A máquina dobradeira de tubo de cabeça única de controle numérico da série GM-SB-CNC é o produto da combinação com nossa tecnologia e tecnologia italiana avançada, integrada com máquina, hidráulica e eletricidade. Esta série adota o painel operacional com tela de toque VDU, que pode inserir, armazenar e exibir vários dados e pedidos de dobra. Y, B, C três coordenadas de movimento sob controle de precisão por computador industrial podem realizar mandril totalmente automático ativado ou desativado de dobra rápida, máquina CNC também com funções avançadas, como compensação de flexão de componentes, compensação de erros de autodiagnóstico, armazenamento de memória após desligar, lubrificação automática e proteção de segurança. Tecnologia avançada, alta confiabilidade de automação e design integrado fazem da máquina dobradeira CNC de tubos de primeira classe no mundo.
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | ￠140*12 |
Aço inoxidável | milímetros | ￠140*6 |
Tubo redondo recozido de liga leve | milímetros | ￠140*14 |
Tubo quadrado de aço macio | milímetros | 110 *110 *3 |
Tubo retangular de aço suave | milímetros | 115 *105*3 |
Barra sólida redonda de aço suave | milímetros | ￠75 |
Barra sólida quadrada de aço suave | milímetros | 65*65 |
Min. raio de curvatura | milímetros | 50 |
Máx. Raio de curvatura (padrão) | milímetros | 600 |
Saliência da cabeça (no centro de flexão) | milímetros | 730 |
Altura da cabeça (no centro de flexão) | milímetros | 780 |
Altura do centro de flexão (do chão) | milímetros | 1245 |
Máx. passagem da barra dentro do P.O.B. posicionador | milímetros | 90 |
Curso de fixação ajustável | milímetros | 0-165 |
Curso ajustável de ombro | milímetros | 500 |
Curso ajustável de retração do mandril | milímetros | 0-260 |
Máx. Ângulo de Flexão | ° | 190 ° |
ºrdistância efetiva | milímetros | 5200 |
Velocidade de dobra (máx.) | ° / s | 12 |
Máx. velocidade de rotação (eixo Z) | ° / s | 120 |
Máx.alimentaçãovelocidade de rotação (eixo X.) | mm / s | 400 |
Precisão do ângulo de curvatura | ° | ± 0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ± 0,10 |
Mudança de precisão - eixo X | milímetros | ± 0,10 |
Potência do servo motor de rotação | KW | 3 |
Alimentação de energia do servo motor | KW | 3 |
Motor do sistemaPoder | KW | 18.5 |
HidráulicoBombear Volume | L | 45 |
Máx. Pressão | Mpa | 16 |
L * W * H (Dimensão da embalagem) | milímetros | 6500 *2000 * 1350 |
Peso da Máquina | T | SOBRE 9 |
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens（Beide）ou Runmali |
Bomba Hidráulica | YuciYuken/ Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken（Importado） |
Oil way Board | Taiwan Shanghong（Importado） |
Cilindro | XangaiQifan |
Tela sensível ao toque | TaiwanWeinview（Importado) |
PLC | Japão Mitsubishi（Importado） |
Controlador de ângulo | Japan Nemicon（Importado） |
Trocar energia | Taiwan Mingwei |
Servo motor de rotação / alimentação | Japão Mitsubishi（Importado） |
Transformador | Wuxi Xinyu |
Contator | Schneider |
Parâmetro Técnico Principal
Nome | Unidade | Parâmetro |
Tubo redondo de aço macio | milímetros | ￠ 140 * 12 |
Aço inoxidável | milímetros | ￠ 140 * 6 |
Tubo redondo recozido de liga leve | milímetros | ￠ 140 * 14 |
Tubo quadrado de aço macio | milímetros | 110 * 110 * 3 |
Tubo retangular de aço suave | milímetros | 115 * 105 * 3 |
Barra sólida redonda de aço suave | milímetros | ￠ 75 |
Barra sólida quadrada de aço suave | milímetros | 65 * 65 |
Min. raio de curvatura | milímetros | 50 |
Máx. Raio de curvatura (padrão) | milímetros | 600 |
Saliência da cabeça (no centro de flexão) | milímetros | 730 |
Altura da cabeça (no centro de flexão) | milímetros | 780 |
Altura do centro de flexão (do chão) | milímetros | 1245 |
Máx. passagem da barra dentro do P.O.B. posicionador | milímetros | 90 |
Curso de fixação ajustável | milímetros | 0-165 |
Curso ajustável de ombro | milímetros | 500 |
Curso ajustável de retração do mandril | milímetros | 0-260 |
Máx. Ângulo de Flexão | ° | 190 ° |
Por meio da distância efetiva | milímetros | 5200 |
Velocidade de dobra (máx.) | ° / s | 12 |
Máx. velocidade de rotação (eixo Z) | ° / s | 120 |
Máx. velocidade de alimentação (eixo X.) | mm / s | 400 |
Precisão do ângulo de curvatura | ° | ± 0,10 |
Precisão do ângulo de rotação - eixo Z | ° | ± 0,10 |
Mudança de precisão - eixo X | milímetros | ± 0,10 |
Potência do servo motor de rotação | KW | 3 |
Alimentação de energia do servo motor | KW | 3 |
Potência do motor do sistema | KW | 18.5 |
Volume da bomba hidráulica | L | 45 |
Máx. Pressão | Mpa | 16 |
L * W * H (Dimensão da embalagem) | milímetros | 6500 * 2000 * 1350 |
Peso da Máquina | T | SOBRE 9 |
Configuração do Sistema de Controle Hidráulico e Eletrônico
Nome | Fabricante |
Motor hidráulico | Alemanha Siemens （Beide） ou Runmali |
Bomba Hidráulica | Yuci Yuken / Wuxi Tuoli |
Válvula Hidráulica | Japão Yuken （Importado） |
Oil way Board | Taiwan Shanghong （Importado） |
Cilindro | Shanghai Qifan |
Tela sensível ao toque | Taiwan Weinview （Importado) |
PLC | Japão Mitsubishi （Importado） |
Controlador de ângulo | Japão Nemicon （Importado） |
Trocar energia | Taiwan Mingwei |
Servo motor de rotação / alimentação | Japão Mitsubishi （Importado） |
Transformador | Wuxi Xinyu |
Contator | Schneider |
Amostras de dobra
Amostras de ferramentas
